HCV-E-SW-LD
HCV-E-LD

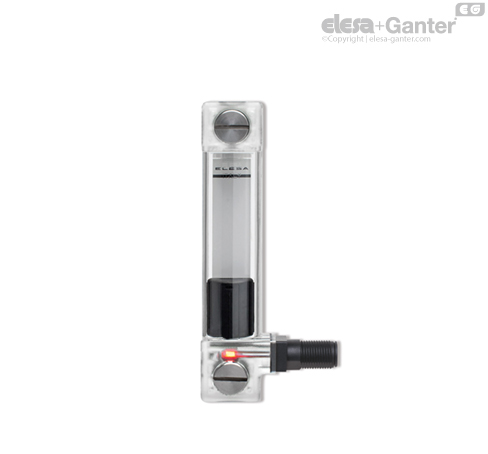

Elektrické ukazatele hladiny s LED diodou
s elektrickým senzorem hladiny MIN, průhledný technopolymer
s elektrickým přepínacím kontaktem
s elektrickým senzorem hladiny MIN, průhledný technopolymer
s elektrickým přepínacím kontaktem
Hlavní specifikaceTechnické informace
Elektrické vlastnosti
Pokyny pro použitíDalší provedení
Hlavní specifikace
Materiál
Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.
Šrouby, matice a podložky
Pozinkovaná ocel.
Těsnící kroužky
Stupňovité těsnění pro utěsnění na stěně nádrže a O-kroužek ze syntetické pryže NBR pod hlavu šroubu.
Doporučená drsnost povrchu nádrže pro aplikaci těsnícího kroužku: Ra = 3 μm.
Plovák
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, s vestavěným magnetickým prvkem pro aktivaci elektrického kontaktu v okamžiku, kdy plovák dosáhne prahové polohy kontaktu uvedené na výkrese (uvedená data jsou pro minerální olej typu CB68, podle normy ISO 3498, teplota 23 °C).
Plovoucí vedení zajišťují kapaliny s hustotou vyšší než 800 kg/m3.
Držák se samčím konektorem
Dokonale vodotěsný, obsahuje reed se třemi vodiči (SW) a LED diodu. 8kolíkový konektor M12x1, technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94-V0, barva černá, matný povrch.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Kontrastní plocha
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Standardní provedení
- HCV-E-NO-LD: elektrický kontakt se uzavře po dosažení minimální hladiny a barva LED diody se změní ze zelené na červenou.
- HCV-E-SW-LD: elektrický přepínací kontakt přepne mezi oběma svorkami po dosažení minimální hladiny a barva LED diody se změní ze zelené na červenou.
Maximální trvalá provozní teplota
90 °C (s olejem).
Technické informace
Vlastnosti a provedení
Ukazatele hladiny HCV-E-LD poskytují kromě vizuálního ukazatele hladiny také elektrický signál při dosažení minimální hodnoty hladiny kapaliny a zelený nebo červený světelný signál signalizující přítomnost nebo nepřítomnost kapaliny.
Přepínání elektrického signálu probíhá současně s přepínáním světelného ukazatele.
Boční výstup konektoru umožňuje minimalizovat míru zásahu do senzoru.
Ultrazvukového svařování zaručuje dokonalé utěsnění.
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Viditelnost hladiny je vylepšená čočkovým efektem.
V případě použití prodlužovacího kabelu je směr výstupu kabelu zobrazený na obr. 1.
Technická data
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar následující tlaky: 18 barů (HCV.76), 18 barů (HCV.127) a 12 barů (HCV.254).
Pro použití s jinými kapalinami než minerálními oleji a zejména za rozdílných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení společnosti ELESA.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Elektrické vlastnosti
| Elektrické vlastnosti | Senzor hladiny MIN |
| Zdroj napájení | AC/DC |
| Elektrické kontakty | NO normálně otevřeno |
| SW přepínací kontakt | |
| Maximální použitelné napětí | NO: 48 Vdc |
| SW: 48 Vdc | |
| Maximální spínací proud | 1 A (vstup Vsf) |
| 0,3 A při 25 °C (vstup Vin) | |
| Maximální proud | NO: 1.2A |
| SW: 2A | |
| Maximální jmenovitý výkon | NO: 10 Va |
| SW: 20 Va | |
| Konektor | M12x1 |
| Nemontujte tento senzor v blízkosti magnetických polí. | |
Pokyny pro použití
Pokyny k zapojení
Připojte kladný zdroj napájení ke kolíku Vin nebo Vsf. Kolík Vin je vybaven nadproudovou ochranou, která je omezena na 300 mA (při 25 °C).
Proud na vstupu kolíku Vsf musí být omezen pojistkou nebo ekvivalentní ochranou ze strany uživatele tak, aby nepřekročil maximální hodnoty uvedené v tabulce elektrických vlastností.
Připojte záporný zdroj napájení ke kolíkům 3, 4, 5 a 8.
Pokud není zařízení aktivováno, tj. hladina kapaliny není pod minimální úrovní a LED dioda svítí zeleně, bude kladné napájení přivedené na kolík Vin nebo Vsf přítomno na kontaktu NC (kolík 1) – pouze v případě zařízení s přepínacím kontaktem (SW).
Je-li zařízení aktivováno, tj. hladina kapaliny je pod minimální úrovní a LED dioda svítí červeně, kladné napájení přivedené na kolík Vin nebo Vsf bude přítomno na kontaktu NO (kolík 2).
Další provedení
Speciální provedení na vyžádání
- Olejoznaky sloupcové se šrouby, maticemi a podložkami z nerezové oceli.
- Ukazatele hladiny HCV.76 se šrouby M12.
- Olejoznaky sloupcové pro použití s kapalinami obsahujicími alkohol.
- Olejoznaky sloupcové z průhledného technopolymeru odolného vůči UV záření.
