Hlavní specifikace

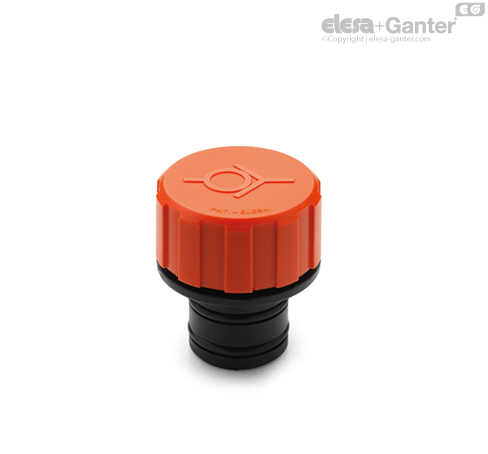

Krytka
Technopolymer na bázi polyamidu (PA), oranžová barva RAL 2004, polomatný povrch, symbol ventilu.
Montáž
Technopolymer na bázi polyamidu (PA), černá barva, polomatný povrch.
Těsnící kroužky
Dva O-kroužky ze syntetické pryže NBR.
Těsnící disk
Syntetická pryž NBR
Pružina
Nerezová ocel.
Standardní provedení
TP-SV-10mb: ventil (těsnicí disk) se otevře, když tlak překročí 0,010 bar (nastaveno při 10 mb).
TP-SV-100mb: ventil (těsnicí disk) se otevře, když tlak překročí 0,100 bar (nastaveno při 100 mb).
Maximální trvalá provozní teplota
80°C.
Technické informace
Vlastnosti a použití
Zatlačovací konstrukce odstraňuje potřebu šroubování a umožňuje rychlou instalaci. Rozměry montážního otvoru viz obr.1. Zkosení otvoru 1 x 45° vnějšího povrchu pro usnadnění montáže.
Odvzdušňovací zátky s ventilem TP-SV jsou vhodné pro všechny tyto aplikace (převodovky, variátory nebo kompresory), kde vnitřní tlak vzduchu nesmí překročit určitou hodnotu (10 nebo 100 mb).
V těchto případech bezpečnostní ventil zátky umožní vytlačení přebytečného vzduchu z nádrže a tím se dosáhne uvnitř nádrže hodnoty tlaku, na který je ventil nastavený.
Těsnící disk (uzavřený při normálních tlakových podmínkách) zabraňuje vnikání prachu a unikání oleje.
Produkt je určen k odvětrávání mírných přetlaků. Tlak uvnitř nádrže nesmí překročit 200 mb, za optimálních podmínek čistoty montážního otvoru a při pokojové teplotě.
Technická data
Rychlost proudění vzduchu lze pro každý typ zátky určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.
