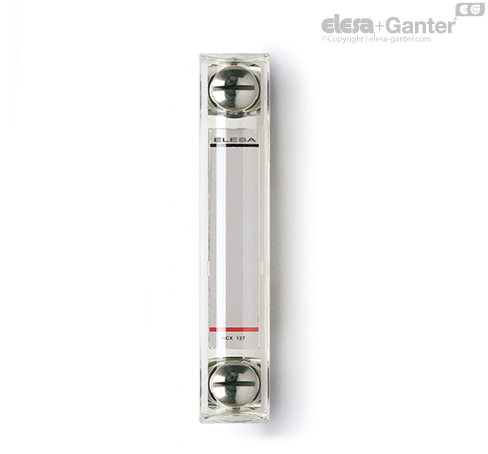

Hlavní specifikace
Tělo
Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.
Těsnící kroužky
- NBR: O-kroužek ze syntetické pryže NBR.
- FKM: O-kroužek typu FKM VITON®*.
Doporučená drsnost povrchu nádrže pro aplikaci těsnícího kroužku: Ra = 3 μm.
* Registrovaná značka společnosti DuPont Dow Elastomers.
Kontrastní plocha
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Standardní provedení
- HCX.: Šrouby, matice a podložky z pozinkované oceli, těsnicí kroužek NBR.
- HCX-SST: Šrouby z nerezové oceli AISI 303, matice a podložky z nerezové oceli AISI 304, těsnicí kroužek FKM.
- HCX-VT: Šrouby ze SUPER-technopolymeru na bázi polyamidu (PA) vyztužený skelnými vlákny, matice a podložky z nerezové oceli AISI 304, těsnicí kroužek NBR.
Maximální trvalá provozní teplota
90 °C (s olejem).
Technické informace
Vlastnosti a provedení
Ultrazvukového svařování zaručuje dokonalé utěsnění.
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Viditelnost hladiny je vylepšená čočkovým efektem.
Díky šroubům ze SUPER-technopolymeru může být olejoznak HCX-VT použitý v aplikacích, kde je potřebná odolnost proti korozi a kde není nutné použít nerezovou ocel.
Speciální drážka v hlavě šroubů ze SUPER-technopolymeru je navržená tak, aby byly těsnící kroužky optimálně utažené s použitím přiměřeného utahovacího momentu (ELESA patent) a nedocházelo tak ke zbytečnému namáhání šroubů.
Technická data
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar následující tlaky: 18 barů (HCX.76 a HCX.127) a 12 barů (HCX.254).
Vzhledem k montážním šroubům ze SUPER-technopolymeru nesmí maximální provozní tlak přesáhnout 5 barů při teplotě 20 °C a 2 bary při teplotě 90 °C.
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Příslušenství
Příslušenství na vyžádání
Pokud není možné provést montáž z vnitřní strany nádrže a stěna nádrže není dostatečně silná, pak může být použitá Sada pro rychlou montáž
