Materiál
- Víčko: ocelový plech s pochromovaným povrchem.
- Příruba: pozinkovaný ocelový plech.
- Bajonet a příruba s bajonetem: pozinkovaný ocelový plech.
Těsnící kroužky
Tři těsnicí kroužky ze syntetického kaučuku NBR.
Přetlakový ventil
Technopolymer s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0,350 barů (na vyžádání lze nastavit na 0,700 barů).
Sací ventil
Těsnící disk z technopolymeru s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0.030 barů.
Kruhový vzduchový filtr
Pěna „tech-foam“ 10 µ nebo 40 µ.
Filtrační koš
Elektricky galvanizovaná ocel nebo technopolymer na bázi polypropylenu (PP), černá barva.
Pojistný řetízek
Mosaz
Standardní provedení
- SMW-BA-F10-FRB+CM: filtrace vzduchu 10 µ, ocelový koš.
- SMW-BA-F40-FRB+CM: filtrace vzduchu 40 µ, ocelový koš.
- SMW-BA-F10-FRB+C: filtrace vzduchu 10 µ, koš z technopolymeru.
- SMW-BA-F40-FRB+C: filtrace vzduchu 40 µ, koš z technopolymeru.
Montáž
SMW.80: pomocí šesti šroubů M5×12 z leštěné pozinkované oceli s hlavou a drážkou pro šroubovák (jsou součástí dodávky).
Maximální trvalá provozní teplota
100°C.
Technické informace
Vlastnosti a použití

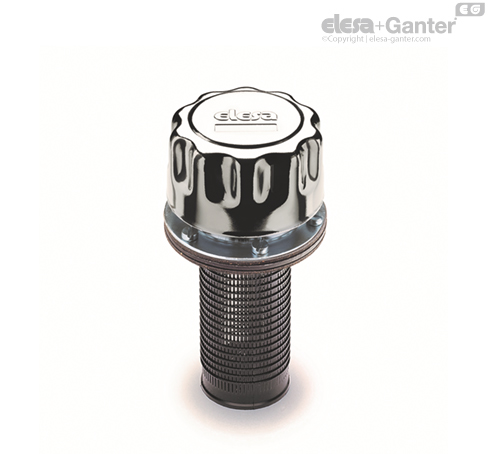

Odvzdušňovací zátka s dvojitým ventilem SMW.BA a bajonetovým uzávěrem vytváří tlakovou vzduchovou komoru přímo nad hladinou oleje při nastavených mezních podmínkách. Za těchto podmínek nedojde k žádné deformaci nádoby.
Výhody:
- redukuje objem nasávaného vzduchu a udržuje olej a filtr v čistém stavu
- zlepšuje funkci sacího čerpadla za běžných provozních podmínek a redukuje tvorbu kavitace
- zabraňuje úniku kapaliny pokud je nádoba součástí mobilní jednotky;
- omezuje tvorbu pěny v kapalině.
Technická data
Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže. Testy byly provedené bez filtračního koše.
Zapojení v hydraulickém okruhu
Další provedení
Speciální provedení na vyžádání
S měrkou hladiny kapaliny (max. 80 mm).
