Hlavní specifikace
Krytka
Technopolymer na bázi polyamidu (PA), černá barva RAL 9005, matný povrch, grafické symboly gravírované laserem.
Závitová spojka
Technopolymer na bázi polyamidu (PA), se zástěrkou a šestihrannou maticí, černá barva, polomatný povrch.
Těsnící kroužek
Podložka ze syntetické pryže NBR.
Přetlakový ventil
Syntetická pryž NBR
Pružina z nerezové oceli, nastaveno přibližně na 0,350 bar.
Sací ventil
Syntetická pryž NBR a pružina z nerezové oceli.
Nastavený přibližně na 0.030 barů.
Vzduchový filtr
Polyester s jemností filtrace 3 µm (účinnost >98 %).
Plochá měrka
Plochá část z fosfátované oceli (maximální viditelnost hladiny kapaliny).
Na vyžádání a pro dostatečné množství lze měrku dodat v různých délkách, nebo lze měrku opatřit ryskami MAX-MIN pro označení výšky hladiny.
Maximální trvalá provozní teplota
100°C.
Technické informace
Vlastnosti

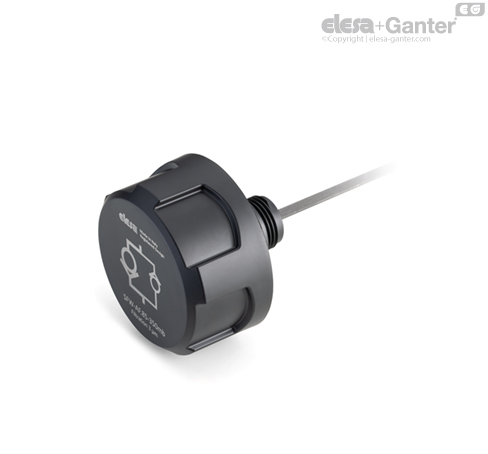

Odvzdušňovací zátka SFW-AF (průmyslový vzor) udržuje tlak ve vzduchové nádobě nad olejovou hladinou v rámci konstrukčních limitů, aby se nedeformovaly stěny nádrže. Výhody:
- redukuje objem nasávaného vzduchu a udržuje olej a filtr v čistém stavu;
- zlepšuje funkci sacího čerpadla za běžných provozních podmínek a redukuje tvorbu kavitace
- zabraňuje úniku kapaliny pokud je nádoba součástí mobilní jednotky;
- omezuje tvorbu pěny v kapalině.
Zátky SFW-AF jsou vyrobeny se speciální vnitřní geometrií, která brání úniku kapaliny ven.
Šestihran na závitové spojce umožňuje pomocí klíče aplikovat na krytku větší utahovací moment a zajistit si tak lepší stlačení těsnění.
Technická data
Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.
