Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA):
Víčko: barva oranžová RAL 2004, polomatný povrch, s grafickým symbolem „Ventil“.
Závitové pouzdro se zástěrkou: černé, polomatný povrch.
Těsnící kroužek
Podložka ze syntetické pryže NBR.
Přetlakový ventil
Syntetická pryž NBR
Pružina z nerezové oceli, nastaveno přibližně na 0,350 bar nebo 0,700 bar.
Maximální trvalá provozní teplota
100° C.
Standardní provedení
- SFV-AP-350MB: ventil se otevře, když tlak překročí 0,35 bar (nastaveno na 350 mb).
- SFV-AP-700MB: ventil se otevře, když tlak překročí 0,700 bar (nastaveno na 700 mb).
Technické informace
Vlastnosti a použití

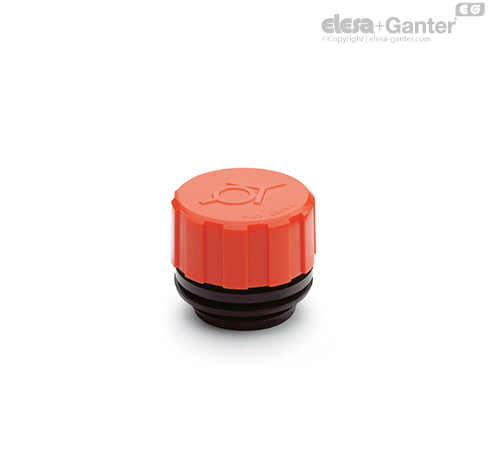

Odvzdušňovací zátky s ventilem SFV-AP jsou vhodné pro všechny tyto aplikace (převodovky, variátory nebo kompresory), kde vnitřní tlak vzduchu nesmí překročit určitou hodnotu (350 nebo 700 mb).
V těchto případech bezpečnostní ventil zátky umožní vytlačení přebytečného vzduchu z nádrže a tím se dosáhne uvnitř nádrže hodnoty tlaku, na který je ventil nastavený.
Ventil (uzavřený při normálních tlakových podmínkách) zabraňuje vnikání prachu a unikání oleje.

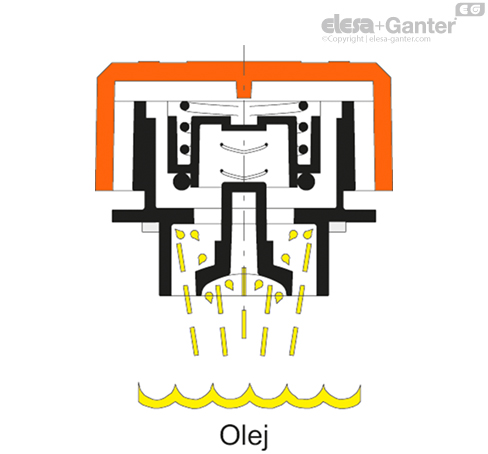

Odvzdušňovací zátky SFV-AP jsou vyrobeny se speciální vnitřní geometrií, která zastavuje únik kapaliny, a to i v nejkritičtějších případech silných projekcí kapaliny.
Technická data
Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.
