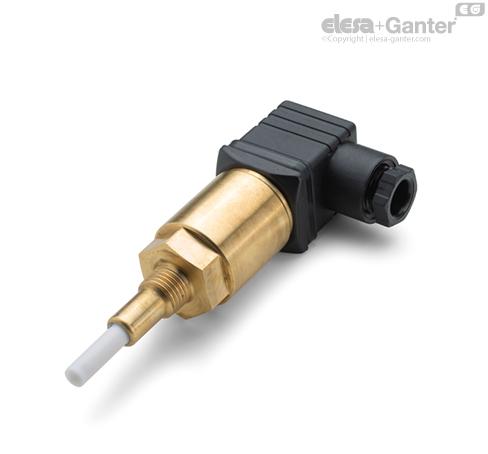

HSC-W-A Kapacitní senzor hladiny Pro vodivé kapaliny a konektor DIN 43650, NPN povolen

Vlastnosti a použití

Vhodné pro detekci vodivých kapalin, jako je voda, a nevodivých kapalin, jako je olej / motorová nafta.

Zpoždění aktivace senzoru, které se rovná 4 sekundám, představuje dobu, která uplyne mezi detekcí hladiny v nádrži a vysláním signálu do PLC.

Rozdíl potřebný pro kalibraci hystereze výstupního signálu se vypočítá od bodu zásahu (l1) a představuje virtuální bod zásahu získaný přičtením hodnoty rozdílu k hodnotě l1.

Senzor lze namontovat ve vertikální i horizontální poloze.

Speciální provedení na vyžádání

• Tělo z nerezové oceli AISI 316.

• Délka sondy 90 m.

• Možnost přednastavení zpoždění aktivace v rozmezí 1 až 10 s.

• Možnost přednastavení kalibračního rozdílu mezi 0 a 5 mm.

• Vnější závity – válcový plynový UNI 228/1 nebo kuželový plynový UNI 7/1.

Montážní návod pro konektor

• Vyjměte konektor ze senzoru tak, že vyšroubujete stavěcí šroub umístěný na konektoru. Vyndejte držák kontaktů a uvolněte kabelovou průchodku.

• Vložte kabel do konektoru (standardní konektor) a napojte vodiče do svorek, jak je uvedeno v pokynech k zapojení.

• Natlačte držák kontaktu zpátky do konektoru do potřebné polohy.

• Přišroubujte konektor zpět do senzoru a pak utáhněte kabelovou průchodku.





Funkce a údržba

Měření hladiny je založeno na změně elektrické kapacity uvnitř nádrže; sonda hladiny a kovová stěna tvoří jakýsi kondenzátor, jehož elektrická kapacita se mění v závislosti na množství kapaliny obsažené v nádrži.

Se zvyšující se hladinou v nádrži se odpovídajícím způsobem zvyšuje elektrická kapacita sondy.

Například prázdná nádrž má nižší elektrickou kapacitu, zatímco plná nádrž má vyšší.

Senzor lze namontovat ve vertikální i horizontální poloze (obr. 1).

Doporučuje se pravidelně kontrolovat stav elektrody a jejího potahu a v případě potřeby zahájit čištění pomocí nekorozivních kapalin.

Pokyny pro použití

U obou instalačních řešení, tedy vodorovného na boční straně nádrže nebo svislého, je nezbytné vyhýbat se instalaci snímače na připojovacích trubkách, kde by mohly kondenzovat výpary nebo zůstávat zbytky, které by mohly nepříznivě ovlivňovat detekci.
