SPECIFIKACE
Typy
Typ A: se závitovým otvorem d3
ve středu, se dvěma zapuštěnými otvory
pro šrouby s válcovou hlavou a vnitřním šestihranem
Typ B: s otvorem d4 ve středu,
se dvěma zapuštěnými otvory
pro šrouby s válcovou hlavou a vnitřním šestihranem
Typ C: se závitovým otvorem d3
ve středu, se dvěma závitovými montážními otvory
Typ D: s otvorem d4 ve středu,
se dvěma závitovými montážními otvory
Typ E: bez otvorů
bez povrchové úpravy, nekalené

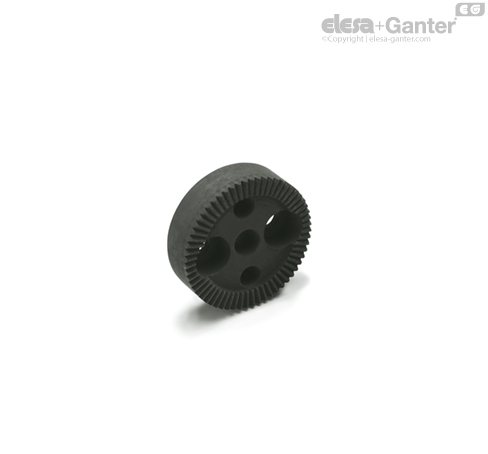

Provedení ze spékané oceli (Distaloy AB) ST
kalená, černěná
Provedení ze spékané nerezové oceli NI
AISI 316L
Informace
Pomocí ozubených upínacích kotoučů GN 187.4 lze zabezpečit a pevně nastavit součásti pod definovaným úhlem.
Úhlová poloha montážních otvorů vzhledem k ozubení není ve standardní verzi definována. Přesná poloha je k dispozici jako zvláštní provedení.
Díky nabídce různých typů konstrukcí lze tyto ozubené upínací kotouče přizpůsobit téměř jakémukoliv použití v daném odvětví. K doplnění ozubených upínacích kotoučů slouží také další standardní součásti, jako například montážní pouzdra GN 187.1 a tlačné pružiny GN 187.2 , které je možné objednat jako standardní příslušenství.

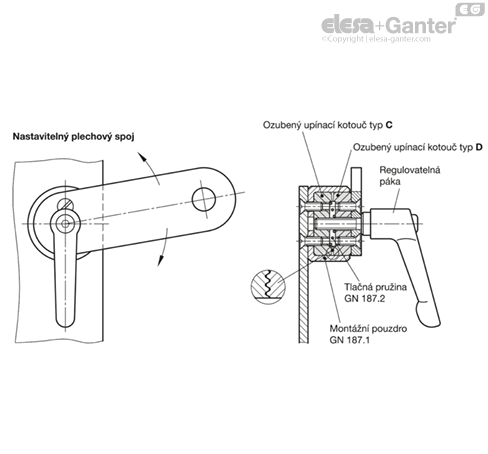

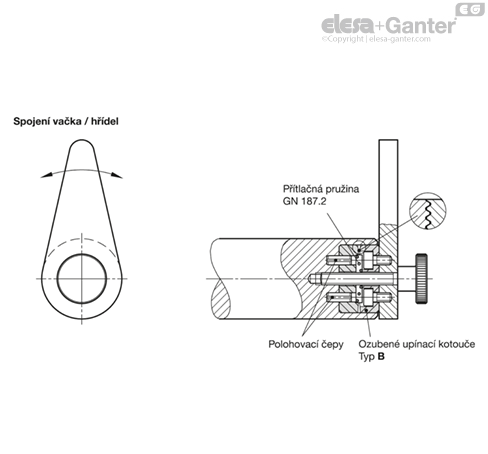

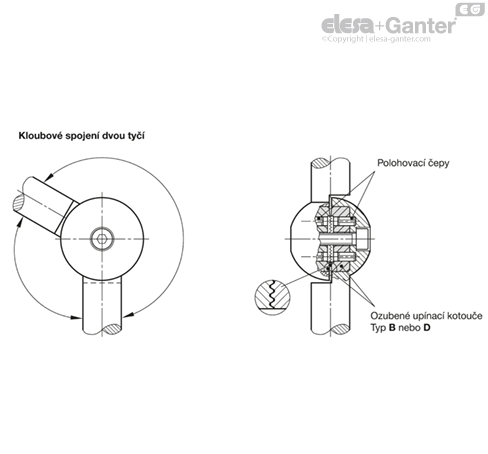

Montážní aplikace pro ozubené upínací kotouče
