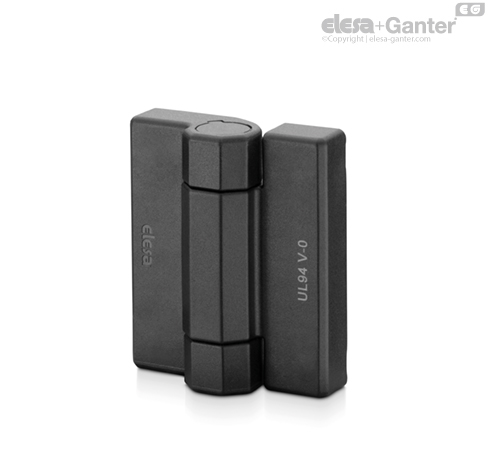

CFM-PCN-AE-V0-B Panty Pouzdra se slepým závitovým otvorem

Materiál

Technopolymer na bázi polaymidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94 V0, barva černá, matný povrch.

Otočný čep

Samomazný technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.

Standardní provedení

• CFM-PCN-AE-V0-SH: průchozí otvory pro šrouby se zapuštěnou hlavou.

• CFM-PCN-AE-V0-B: mosazná pouzdra se slepým závitovým otvorem.

Úhel otočení (přibližná hodnota)

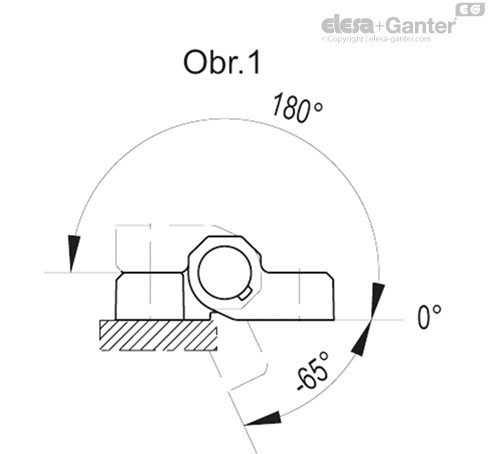

Max. 245° (–65° až +180°, 0° znamená, že obě spojované části jsou ve stejné rovině), viz obr. 1.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
