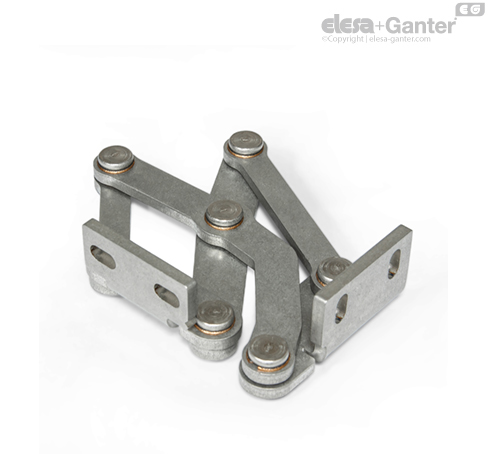

GN 7233-R Nerezové více kloubové panty Upevňovací úhlový kus pravý

Nerezové více kloubové panty GN 7233 se instalují na vnitřní straně krytů, poklopů a dveří, aby se ušetřilo místo a zajistila ochrana před vandalstvím. Panty mají maximální úhel otevření 120°, což je ideální pro použití se silnými dveřmi.

Použití tohoto typu pantu umožňuje, aby vnější plochy pouzdra zůstávaly bez přídavných prvků, které by narušovaly design, nebo které by komplikovaly čištění.

Vícekloubové panty z nerezové oceli se obvykle instalují v párech, což znamená, že na jedny dveře se použije jeden typ L a jeden typ R. V místech s vyšším zatížením, například u velkých poklopů nebo krytů, je lze doplnit dalšími panty libovolného typu.

Vícekloubové panty z nerezové oceli lze instalovat na místo s prodlouženými otvory upevňovacího úhlového kusu kolmo nebo rovnoběžně s osou pantu. Výsledkem jsou dvě zobrazené charakteristiky čepu.

Vícekloubové panty lze při montáži seřídit ve třech rovinách. To například umožňuje upravit tolerance nebo upravit požadovaný přítlak pro utěsnění. Dvě roviny lze seřídit pomocí rovnoběžných nebo kolmých prodloužených otvorů v upevňovacích úhlových kusech. Ve třetí rovině lze provádět úpravy polohy pomocí vymezovacích podložek z nerezové oceli GN 2370 .

Vymezovací podložky z nerezi se závitovými otvory GN 2372  a nerezové základny se závitovými kolíky GN 2376 které lze rovněž použít k upevnění pantů. Lze je přivařit nebo vložit přes stěnu z vnější strany a upevnit na místě. Veškeré příslušenství je navrženo pro použití s oběma upevňovacími úhlovými kusy.

Dveře, kryty a poklopy mohou být naložené, polonaložené nebo vložené. Níže uvedené maximální tloušťky stěn a velikosti ohybů pro plechové konstrukce vycházejí z příslušného typu instalace.

1. Upevňovací úhlové kusy namontované na místo s prodlouženými otvory kolmo k ose pantu:

2. Upevňovací úhlové kusy namontované na místo s prodlouženými otvory rovnoběžně s osou pantu:

Zobrazené varianty provedení představují standardní podmínky instalace. Pokud se změní montážní poloha pantů nebo je jeden ze dvou rozměrů tloušťky stěny menší než s nebo b, změní se maximální dosažitelné rozměry nezávisle na sobě. Díky tomu je v některých případech možné pracovat s většími rozměry tloušťky stěny, než jaké jsou specifikovány, při stejné velikosti pantu. Doporučuje se proto jednoduchá kontrola návrhu pomocí CAD nebo zkušebního přiložení.

Níže uvedené maximální zatížení vícekloubového pantu platí pro standardní případy použití a slouží k orientaci v případě odlišných aplikací. Výsledné síly vedou k mírné elastické deformaci, kterou lze v případě potřeby kompenzovat pomocí možností seřízení.

Při instalaci, uvedení do provozu a používání je nutné dodržovat pokyny uvedené v návodu k použití. Ten je přiložen k výrobku nebo ho najdete v digitální podobě na stránce výrobku na webových stránkách elesa-ganter.cz.
