Hlavní specifikace
Ramena madla s průchozími otvory
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, matný povrch.
Abyste zabránili protáčení trubky madla, tak zašroubujete samořezný šroub Ø 3,9x6,5 který je již předinstalovaný v rameni madla.
Krytky
- ECS.T: technický polymer na bázi polyamidu (PA), barvy podle standardní technické specifikace, matná povrchová úprava, montáž s přesahem (Obr. 1). Součást dodávky, demontáž možná pomocí šroubováku.
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Koncové krytky
Technopolymer na bázi polyamidu (PA), matný povrch.
Montáž
Průchozí otvor pro přední nebo zadní montáž pomocí šroubů s válcovou hlavou a vnitřním šestihranem, šroubů se šestihrannou hlavou nebo standardními maticemi.
Standardní provedení
- M.1053-P-EP: hliníková trubka, práškově lakovaná, barva grafitová metalíza, matný povrch. Vysoká odolnost proti opotřebení, poškrábání a chemickým látkám. Nevystavovat trvalému působení vařící vody nebo páry. Ramena madla a krytky v barvě černé RAL 9005 (C9).
- M.1053-P-AN-BK: hliníková trubka eloxovaná, barva přírodní, ramena madla a krytky v barvě černé RAL 9005 (C9).

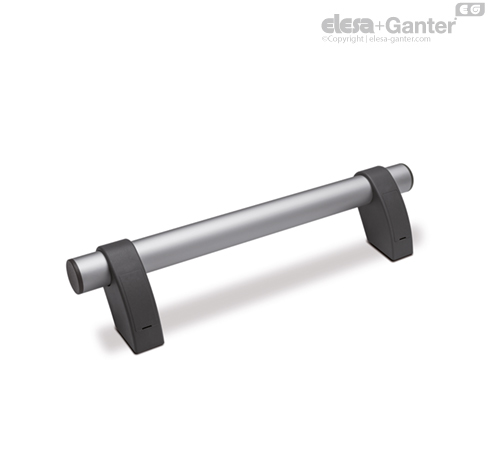

- M.1053-P-AN-GR: hliníková trubka eloxovaná, barva přírodní, ramena madla a krytky v barvě šedé RAL 7031 (C31).
Technické informace
Technická data
Trubková madla se vyznačují variabilní polohou ramen madla, které je možné upevnit na trubce v libovolné poloze pomocí montážního šroubu.
Pevnost v tahu: hodnota F uvedená v tabulce byla získána při lomových zkouškách prováděných na odpovídajícím dynamometrickém zařízení za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
