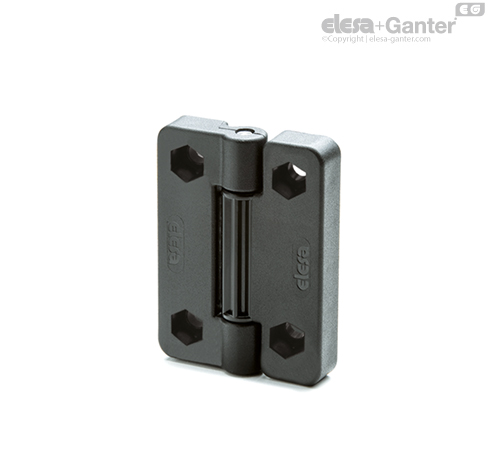

CFV-EH Panty s aretací polohy Průchozí otvory pro šrouby se šestihrannou hlavou

Úhel otočení (přibližná hodnota)

Max. 210° (mezi -90° až +120°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Aretační systém pantu (ELESA patent) umožňuje zajistit čtyři různé polohy otevření dveří (-90°, 0°, +70°, +115°).

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.

Odporový moment

Všechny aretované polohy zajišťují odporový kroutící moment přibližně 3 Nm (jedná se o moment, který je nutný k překonání odporu aretačního systému pantu).

Panty byly testované pomocí více než 20 000 cyklů otevření a zavření a hodnota odporového kroutícího momentu se nezměnila.





Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 70° a 115°		ZATÍŽENÍ POD ÚHLEM 90°		Odporový moment
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížen E70 a E115 [N]	Zlomové zatížení R70 a R115 [N]	Maximální provozní zatížen E90 [N]	Zlomové zatížení R90 [N]	[Nm]
CFV.65 SH-6	1320	4480	2070	5060	2150	3170	1630	3380	3
CFV.65 EH-6	1520	3840	1940	4900	1430	3660	970	3140	3
