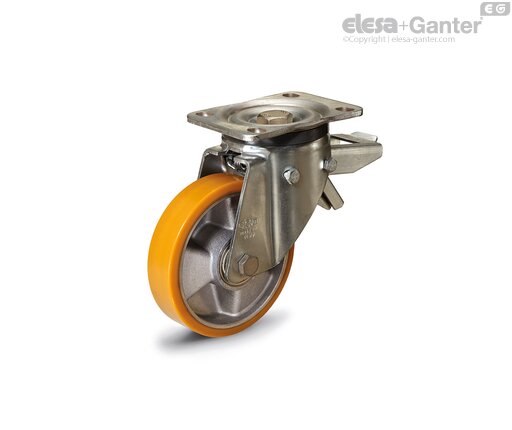

RE.F5-SSF-H Otočná kola s ocelovým držákem pro střední až vysoká zatížení Držák otočné desky, s brzdou

Potah

Nalisovaný polyuretan, tvrdost 92 Shore A.

Středový disk kola

Tlakově odlévaný hliník.

Způsob uložení

Náboj s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb.

Pevná konzola

Ocelový plech žlutě pozinkovaný. Konzola navržená pro zatížení do 7500 N. Vhodné pro použití v těžkém průmyslu.

Otočná konzola

Ocelový plech žlutě pozinkovaný. Konzola navržená pro zatížení do 7500 N. Vhodné pro použití v těžkém průmyslu.

Skládá se z následujících dílů (Obr. 1):

1. Montážní deska: ocelový plech žlutě pozinkovaný.
2. Vidlice: ocelový plech žlutě pozinkovaný.
3. Kroužek kuličkového ložiska: ocelový plech žlutě pozinkovaný.
4. Středový čep: šroub z oceli třídy pevnosti 8.8. a ocelová matice.
5. otočná sestava: dvě řady valivých kuliček promazány mazacím tukem;
6. Prachové těsnění: technopolymer, barva tmavě šedá RAL 7015.

Brzda

Přední brzda (RE.F5-125) nebo zadní brzda (RE.F5-150-200) má dvojitý účinek a vyznačují se tím, že k zajištění kola a konzoly dochází současně.

Brzda je jednoduchá a snadno se používá: aktivuje se a uvolňuje šlápnutím shora dolů na špičky dvou samostatných pedálů, čímž se zajistí maximální pohodlí při ovládání.

Zadní brzdu pojezdových kol lze utahovat a povolovat dle potřeby šroubem s válcovou hlavou M8.

Standardní provedení

• PSL-H: pevná konzola, bez brzdy.
• SSL-H: otočná konzola, bez brzdy.
• SSF-H: otočná konzola, s brzdou.
