Hlavní specifikace
Základna
Speciální vodivý technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Povrchový odpor = 103 Ω (měřicí metoda ASTM D257).
Měrný odpor = 103 Ωcm (měřicí metoda ASTM D257).
Nastavovací šroub
Nerezová ocel AISI 304 s regulačním šestihranem.
Standardní provedení
- LV.F-SST-ESD-C: bez protiskluzového disku.
- LV.F-AS-SST-ESD-C: s gumovou protiskluzovou podložkou NBR, tvrdost 70 Shore A, dodává se namontovaná na základnu.
Povrchový odpor = 103 Ω (měřicí metoda ASTM D991).
Měrný odpor = 103 Ωcm (měřicí metoda ASTM D991).

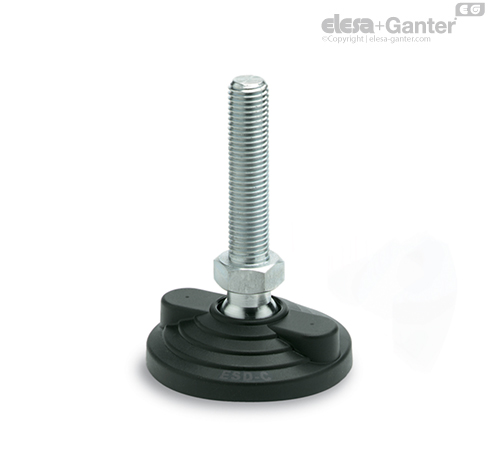

Připevnění k podlaze
Pomocí dvou otvorů ve vzájemném úhlu 180°, dodává se zakryto membránou (kterou lze snadno odstranit pomocí kovového nástroje), která zabraňuje nežádoucímu hromadění nečistot a prachu, pokud není vyžadována montáž na zemi (viz obr. 1).
Technické informace
Vlastnosti a použití
Speciální vodivý technopolymer (ESD-C Elestrostatic Discharge Conductive) zabraňuje akumulaci elektrostatického náboje.
Specifická montáž protiskluzových podložek k základnám zajišťuje jejich pevné spojení a zabraňuje tak oddělení obou částí v případě nárazů během transportu nebo přilnutí (přilepení) k podlaze ( Protiskluzové podložky.
Jemné vroubkování po obvodu spodní strany základny polohovací nohy zajišťuje vynikající stabilitu a přilnutí k podlaze v případě, kdy není namontovaná protiskluzová podložka a to i na povrchu, který není úplně rovný.
Základny jsou vhodné pro "ESD PROTECTED AREA" (EPA) ve které dochází k manipulaci se součástkami náchylným k elektrostatickým výbojům. Nesmazatelná vytištěná značka (ESD-C) na povrchu základen polohovacích nohou identifikuje konkrétní vodivé vlastnosti materiálu podle norem EN 100015/1 a IEC 61340-5-1.
Informace pro objednání
Polohovací nohy se dodávají v nesestaveném stavu kvůli snadnější přípravě a skladování. Součásti (základna a šroub) se dodávají v samostatném balení kvůli tomu, aby obsah zabíral méně místa a byl lépe chráněn před poškrábáním a nečistotami.
V případě objednání šroubů nebo základen odděleně, viz:
Příslušenství
Příslušenství na vyžádání
Matice z pozinkované oceli (Matice NT..
