Specifikace

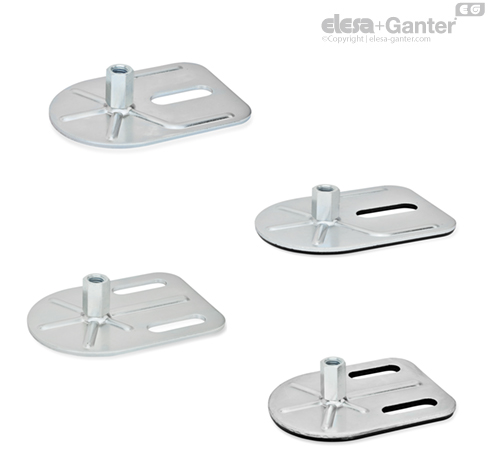

Typ (Základna)
- Typ E0: bez pryžové podložky, s jedním drážkovaným otvorem
- Typ E3: s pryžovou podložkou, vulkanizované, černé, s jedním drážkovaným otvorem
- Typ G0: bez pryžové podložky, se dvěma drážkovanými otvory
- Typ G3: s pryžovou podložkou, vulkanizované, černé, se dvěma drážkovanými otvory
Provedení (Šroub)
- Provedení S: bez matice, vnější šestihran dole
- Provedení SK: s maticí, vnější šestihran dole
- Provedení U: bez matice, vnitřní šestihran nahoře a plošky pro klíč dole
- Provedení UK: s maticí, vnitřní šestihran nahoře a plošky pro klíč dole
- Provedení X: Vnější šestihran se závitovou vložkou
Základna
Ocel
Pozinkované, modrý pozink
Nastavovací šroub
Ocel
Pozinkované, modrý pozink
Matice šestihranné ISO 4032
Ocel
Pozinkované, modrý pozink
Informace
Vyrovnávací patku GN 42 lze použít v mnoha kombinacích verzí základen a stavitelných šroubů.
Polohovací nohy mohou být přišroubovány k podlaze pomocí fixačního oka, tak se zamezí nežádanému pohybu. Typy s pryžovou podložkou navíc chrání citlivé povrchy.
Stavitelné nohy jsou dodávány smontované a jsou nerozebiratelné.
Zatížitelnost polohovacích noh
| d1 | - | - | d2 | Statické zatížení Fs [kN] | - | - |
| GN 40 | GN 42 | GN 42 | - | Provedení se závitovým čepem | - | - |
| - | Kapkovitý tvar | Obdélný tvar | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
Hodnoty statické zatížitelnosti, které jsou uvedené v tabulce, vycházejí z řady testů, při kterých zatížení působilo kolmo k základní desce (bez pryžové podložky). Při zatížení hodnotami z tabulky může dojít k nepatrné deformaci základny.
Mějte na paměti, že snížení nosnosti také způsobuje ohyb a vzpěr, které často působí na šroub polohovací nohy.
Předpokládaná hodnota pevnosti šroubu je ≥ 500 N/mm2.
Uvedené podrobné informace, které se týkají pevnosti, jsou nezávazné směrné hodnoty, z nichž nelze odvozovat žádnou odpovědnost. Obecně tedy nepředstavují záruku kvality.
Uživatel sám musí u konkrétních případů sám určit, zda je výrobek vhodný pro zamýšlený účel a použití. Na uvedené hodnoty může mít vliv vnější prostředí.
Provedení se závitovým čepem
| Provedení se závitovým čepem |
 |  |  |
| S / SK: Vnější šestihran dole, d2 M 8, M 10, M 12 | U / UK: Vnitřní šestihran nahoře a plošky pro klíč dole, d2 M 16, M 20, M 24 | X: Vnější šestihran se závitovou vložkou, d2 M 8, M 10, M 12, M 16, M 20 |
