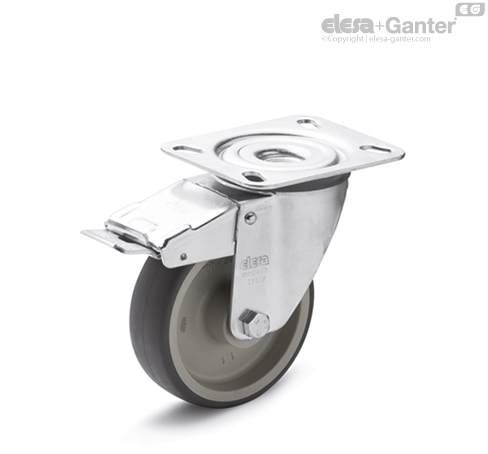

RE.G1-SBF-N Otočná kola Držák otočné desky, s brzdou, ocel

Potah

Termoplastická pryž která nezanechává stopy, barva šedá, tvrdost 85 Shore A.

Středový disk kola

Technopolymer na bázi polypropylenu (PP).

Způsob uložení

Náboj s průchozím otvorem.

Pevná konzola

Ocelový plech pozinkovaný, konzola navržená pro zatížení do 1800 N.

Otočná konzola

Ocelový plech pozinkovaný, konzola navržená pro zatížení do 1800 N. Dvě kuličková ložiska a přímý kontakt mezi deskou a kroužkem kuličkového ložiska s vestavěným čepem zajišťuje vynikající ovladatelnost. Nevyžaduje údržbu.

Skládá se z následujících dílů (Obr. 1):

1. Montážní deska: ocelový plech elektrolyticky pozinkovaný.
2. Vidlice: ocelový plech elektrolyticky pozinkovaný.
3. Kroužek kuličkového ložiska: ocelový plech elektrolyticky pozinkovaný.
4. Středový čep: vytvořený v desce, tvářeno za studena lemováním;
5. Otočná sestava: dvě řady valivých kuliček promazány mazacím tukem;
6. Prachové těsnění: technopolymer, barva tmavě šedá RAL 7015, možné jen pro SBL a SBF.

Brzda

Úplná brzda, která zamezuje otáčení kola a konzoly. Optimalizované rozměry a zasouvací pedál zajišťují minimální obsazený prostor a maximální jednoduchost ovládání. Pružina z kalené uhlíkové oceli.

Standardní provedení

• PBL: pevná konzola, bez brzdy.

• SBL: otočná konzola, bez brzdy.

• SBF: otočná konzola, s brzdou.

• FBL: otočná konzola s průchozím středovým otvorem, bez brzdy.

• FBF: otočná konzola s průchozím středovým otvorem, s brzdou.
