RE.F5
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10

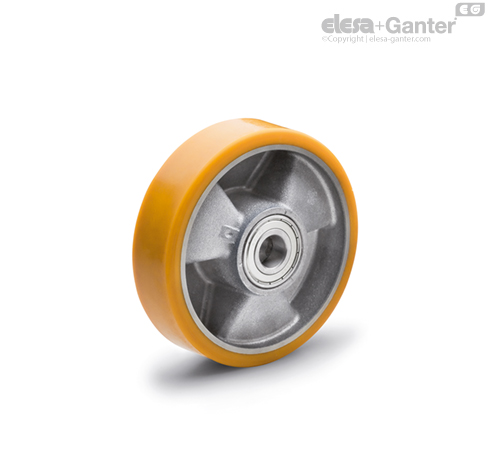

Nalisovaný polyuretan, tvrdost 92 Shore A.
Tlakově odlévaný hliník.
Vývrt s kuličkovými ložisky. Ideální řešení pro velká zatížení a plynulý pohyb.
Vynikající hladkost a elasticita, dobrá odolnost proti opotřebení a roztržení.
Pro parametry výběru informace v kapitole Technická data.
Pojezdová kola RE.F5 se dodávají také s konzolou:
Vhodné do prostředí, kde se vyskytují atmosférické látky, alkoholy a glykoly; nedoporučuje se použití v prostředích s přítomností organických a minerálních kyselin, roztoků zásad a nasycených par.
V tabulce je pro každé zatížení a průměr uvedena síla (v N) potřebná k tlačení nebo tažení jednoho kola stálou rychlostí 4 km/h na hladkém povrchu.
K ruční manipulaci s vozíkem se 4 koly doporučujeme zvolit průměry s hodnotami pod 50 N; v případě časté manipulace vyberte hodnoty pod 30 N.
| Trakční nebo přítlačná síla pro pohyb kola [N] | ||||||||
|---|---|---|---|---|---|---|---|---|
| Zatížení [N] | ||||||||
| 1500 | 2500 | 3500 | 450 | 5500 | 7000 | 8500 | ||
| D [mm] | 80 | 50 | - | - | - | - | - | - |
| 100 | 23 | 52 | - | - | - | - | - | |
| 125 | 17 | 45 | 65 | - | - | - | - | |
| 150 | 12 | 38 | 60 | 70 | 80 | - | - | |
| 200 | <10 | 30 | 49 | 60 | 78 | 105 | 180 | |
Při mechanickém tažení naleznete v technických údajích informace pro určení možnosti zatížení.
Pokud se provozní teploty v aplikaci liší od těch, které jsou ve standardním rozsahu hodnot, informujte se v technických údajích a stanovte změny únosnosti.
