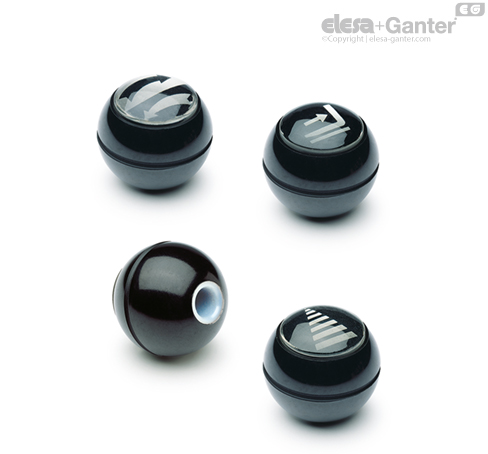

SH.N

Rukojeti

Příslušenství na vyžádání

Samolepicí štítky MA. se standardními značkami a symboly se objednávají samostatně.

Montážní pokyny

1. Nasaďte rukojeť SH.N, bez zvětšovací čočky, na lehce zkosený konec tyče a zatlačte tak daleko jak je možné. Popřípadě poklepejte na rukojeť plastovou nebo dřevěnou paličkou, až dosedně pevně na místo. V tomto případě doporučujeme použití látky nebo jiného vhodného měkkého materiálu přes výrobek, aby se zamezilo poškození povrchu.
2. Nalepte samolepicí štítek se značkou (potisk na straně s lepidlem) na vnitřní stranu zvětšovací čočky, přitom tlačte od středu ke krajům aby nevznikaly vzduchové bubliny. Potom nasaďte plastovou čočku do prohlubně na rukojeti, lehce poklepejte dřevěnou nebo plastovou paličkou až dosedne na místo. Takto je štítek chráněný vodotěsným krytem se zvětšovacím efektem.
