Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Nastavitelný čep s osmihranem
Technopolymer na bázi acetalu (POM), barva černá.
Standardní provedení
- CFN-B: poniklovaná mosazná pouzdra se závitovým otvorem.
- CFN-p: poniklované ocelové závitové kolíky.

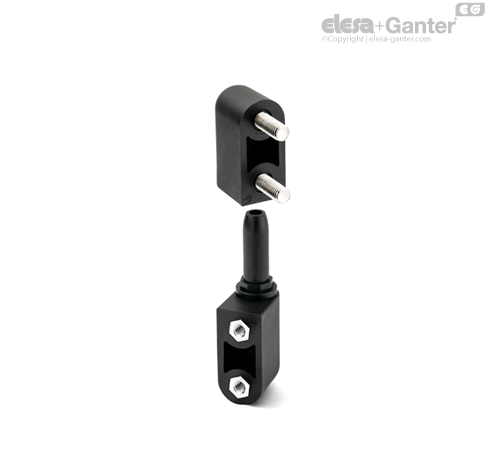

- CFN-B-p: poniklovaná mosazná pouzdra se závitovým otvorem a poniklované ocelové závitové kolíky.
- CFN-p-B: poniklované ocelové závitové kolíky a poniklovaná mosazná pouzdra se závitovým otvorem.
Technické informace
Vlastnosti
Panty CFN. s nastavitelným čepem (ELESA patent) jsou navržené tak, aby umožnily vyrovnat vychýlení dveří vůči rámu.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení |
| AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ |
 |  |
| Paralelní roviny | Kolmé roviny | Paralelní roviny | Kolmé roviny |
Maximální provozní zatížení
Ea [N] | Maximální provozní zatížení
Er [N] |
| 590 | 200 |
Pokud by pružné doformace působící na pant byly vyšší než hodnoty zatížení uvedené v tabulce, mohlo by dojít k rozlomení pantu.
Pokyny pro použití
Montážní pokyny
- Namontujte tělesa dveřních pantů s osmihranným otvorem na rám a zbýbající tělesa s válcovým otvorem na dveře.
- Vložte čepy s osmihranem do těles pantů namontovaných na rámu tak, že slícujete vyrytá označení na čepu a na tělese pantu.
- Namontujte dveře nasazením těles pantu na čepy.
Nastavení dveří
Nejsou-li dveře srovnané s rámem, může se naklopení dveří seřídit otočením čepů ve směru nebo proti směru hodinových ručiček.
Otočením čepu proti směru hodinových ručiček se vzdálenost S zvětší (+ 0,5) a otočením čepu ve směru hodinových ručiček se zmenší (- 0,5).
Vyrovnání nastavení
Každý čep má osmihran, které umožňuje nastavení různých poloh a seřízení dveří (Obr. 1-2-3-4). Abyste měli dveře srovnané s rámem, je nutné nastavit čepy obou pantů.
Příklady nastavení
Jsou-li dveře vychýlené na dolní straně
Abyste měli dveře srovnané s rámem, otočte čep pantu 1 proti směru hodinových ručiček a čep pantu 2 ve směru hodinových ručiček (oba o 45° nebo 90°).
Jsou-li dveře vychýlené na horní straně
Abyste měli dveře srovnané s rámem, otočte čep pantu 1 ve směru hodinových ručiček a čep pantu 2 proti směru hodinových ručiček (oba o 45° nebo 90°).
