Hlavní specifikace
Materiál
Vysoce odolný technopolymer na bázi polyamidu (PA), barva černá, matný povrch.
Otočný čep
Nerezová ocel AISI 303.
Standardní provedení
- CFA-F-B: poniklovaná mosazná pouzdra se závitovým otvorem.

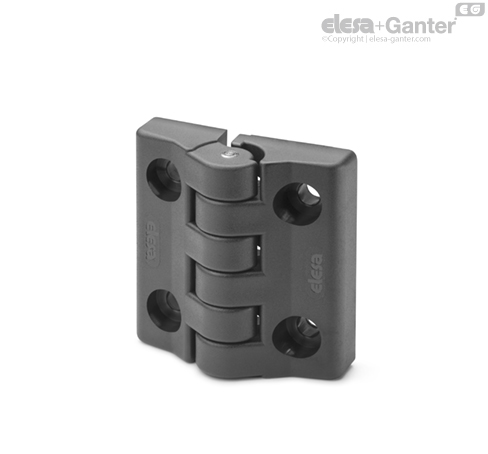

- CFA-F-CH: průchozí otvory pro šrouby s válcovou hlavou.
- CFA-F-SH: průchozí otvory pro šrouby se zapuštěnou hlavou.
Technické informace
Vlastnosti a použití
Panty CFA-F se doporučují v případech, kdy otevření dveří nesmí překročit úhel 95°.
Pant je namontovaný na dveřích tak, že blokovací mechanismus je umístěný na zadní straně dveřního pantu. Proto s ním obsluha nemůže přijít do styku a je bezpečný pro ruce obsluhy.
Úhel otočení (přibližná hodnota)
Max. 105° (mezi -10° až +95°), 0° znamená, že spojované části jsou ve stejné rovině.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 | |  | |  | |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížen
E90 [N] | Zlomové zatížení
R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
