Hlavní specifikace
Materiál
- Těleso závěsu: Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
- Systém zajišťování a odjišťování: Technopolymer na bázi acetalu (POM).
Standardní provedení
Průchozí otvory pro šrouby se zapuštěnou hlavou.

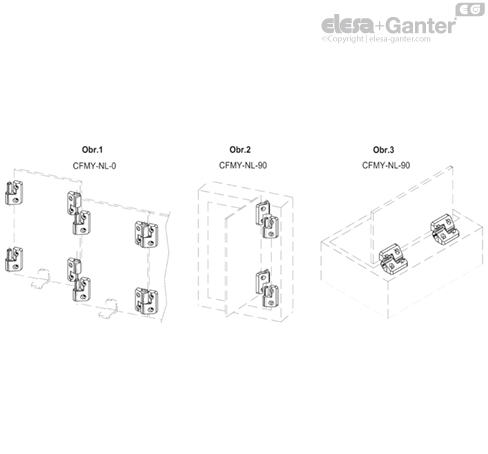

Úhel spojení 0°: vhodné k rychlému rozdělení obvodové ochrany nebo dělicího segmentu, které lze snadno upravit nebo přesunout (obr. 1).

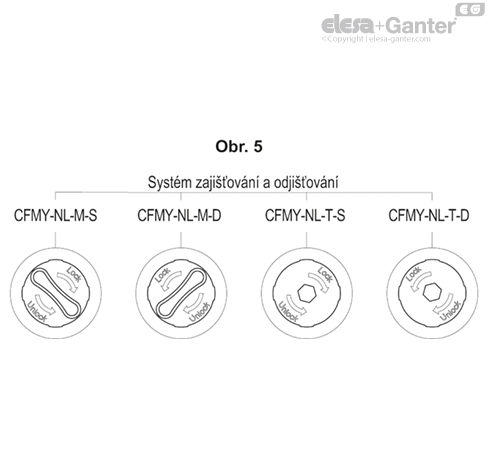

Systém zajišťování a odjišťování s vestavěným klíčem:

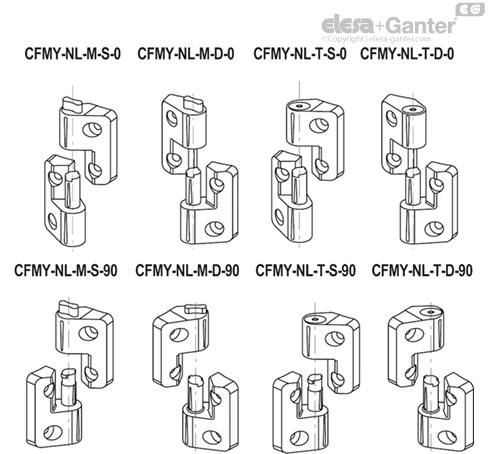

- CFMY-NL-M-S-0: otočný čep namontovaný na levé části pantu.
- CFMY-NL-M-D-0: otočný čep namontovaný na pravé části pantu.
Systém zajišťování a odjišťování se šestihranným klíčem:
- CFMY-NL-T-S-0: otočný čep namontovaný na levé části pantu.
- CFMY-NL-T-D-0: otočný čep namontovaný na pravé části pantu.
Úhel spojení 90°: vhodné k sestavení nebo rozložení dveří umístěných v konstrukci (obr. 2).
Systém zajišťování a odjišťování s vestavěným klíčem:
- CFMY-NL-M-S-90: otočný čep namontovaný na levé části pantu.
- CFMY-NL-M-D-90: otočný čep namontovaný na pravé části pantu.
Systém zajišťování a odjišťování se šestihranným klíčem:
- CFMY-NL-T-S-90: otočný čep namontovaný na levé části pantu.
- CFMY-NL-T-D-90: otočný čep namontovaný na pravé části pantu.
Technické informace

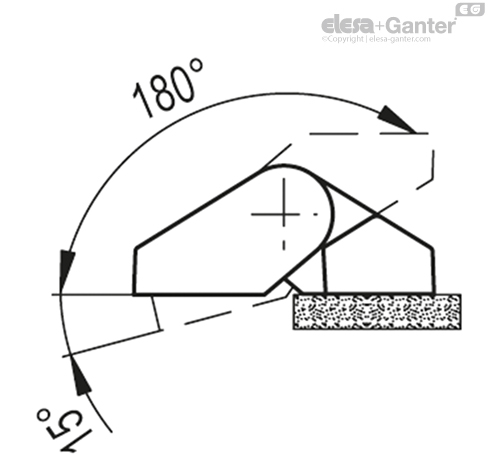

Úhel otočení (přibližná hodnota)
Max. 195° (mezi -15° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
Vlastnosti a použití

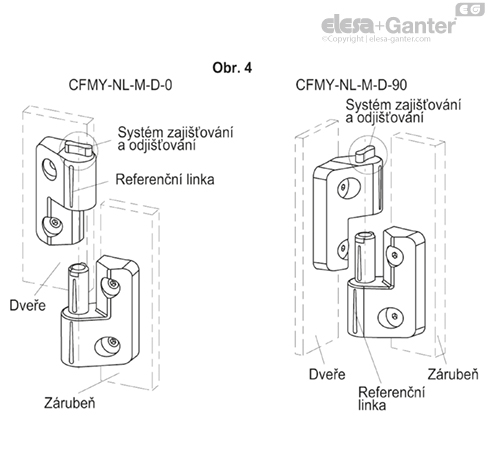

Závěs CFMY-NL je určený pro demontovatelné dveře vybavené mechanickým zámkem, který lze aktivovat šestihranným klíčem nebo klíčem, který umožňuje k sobě osově zajistit obě strany závěsu a zabezpečit tak dveře před nežádoucím nadzvednutím a odsunutím.
Mechanický zámek tak umožňuje použít u dveří produkty s vodorovnou osou (výklopného typu) a zamezit vysunutí dokonce i při náhodném otevření (obr. 3).
| Zatížení | Axiální zatížení* | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální statické zatížení
Sa [N] | Maximální statické zatížení
Sr [N] | Maximální statické zatížení
S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Maximální statické zatížení je hodnota, při které může dojít ke zlomu materiálu a tím k poruše funkčnosti pantu. Z tohoto důvodu, a z důvodu bezpečnosti, je nutné provozovat pant při nižším statickém zatížení, než je uvedená hodnota maximálního statického zatížení.
* v opačném směru než je spojení obou stran
