Hlavní specifikace
Materiál
Hliník eloxovaný, barva černá nebo přírodní, matný povrch.
Otočný čep
Nerezová ocel AISI 304.
Vodicí pouzdra pro čep
Technopolymer na bázi polyamidu (PA).
Montážní šrouby
Samořezné šrouby 4,8x15,9 DIN 7982 z nerezové oceli (strana rámu) a šrouby s půlkulatou hlavou M5x10 z nerezové oceli (strana dveří). Jsou součásti dodávky.
Standardní provedení
- CMDX-AL-P: montáž křídel ve stejné rovině.

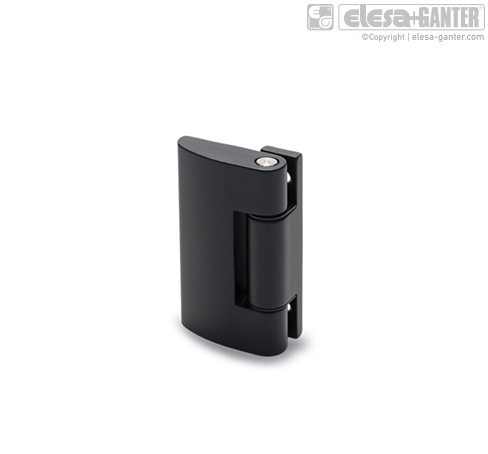

- CMDX-AL-R: montáž křídel stupňovitá.
- CMDX-AL-PS: montáž křídel ve stejné rovině, otevírání doleva.
- CMDX-AL-RS: montáž křídel stupňovitá, otevírání doleva.
- CMDX-AL-PD: montáž křídel ve stejné rovině, otevírání doprava.
- CMDX-AL-RD: montáž křídel stupňovitá, otevírání doprava.
Označení povrchové úpravy:
- AN: eloxovaný povrch, barva přírodní.
- AB: eloxovaný povrch, barva černá.
Technické informace
Vlastnosti a použití
Panty jsou vyrobené ze dvou dílů o různých rozměrech (jeden úzký a jeden velký). Mohou být namontované například na konstrukcích s úzkým rámem nebo dveřmi. Dodávají se nesmontované pro snadné přichycení.
Úhel otočení (přibližná hodnota)
Max. 185° (mezi -5° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
