Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá nebo šedá (C33) RAL 7040, matný povrch.
Otočný čep
Pozinkovaná ocel.
Standardní provedení
Průchozí otvory pro šrouby M6 se zapuštěnou hlavou.
Středící vložky z technopolymeru (součást dodávky)
Pro hliníkové profily s velikostí drážek od 6 do 12 mm.
Regulovatelná páka pro utahování
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Na tělese páky je vytištěný tampoprintem červený nápis PUSH – stlačit (zabránit kontaktu s rozpouštědly, alkoholem, nebo čisticími prostředky které alkohol obsahují).
Montážní šroub z černěné oceli, vratná pružina z nerezové oceli AISI 302.
Pouzdro se slepým závitovým otvorem z černěné oceli.
Podložka
Pozinkovaný, umístěný mezi nastavitelnou rukojetí a tělesem pantu.
Technické informace

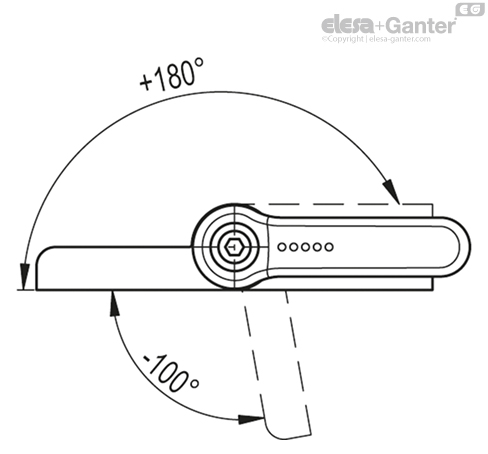

Úhel otočení (přibližná hodnota)
Max. 280° (mezi -100° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
Vlastnosti a použití

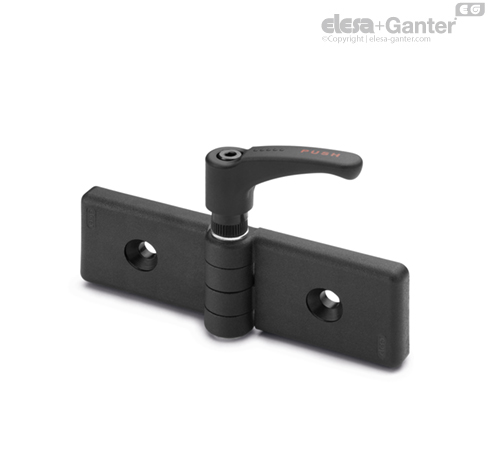

Pant CFG-ERS s blokací pomocí tření umožňuje zablokovat dveře v libovolné požadované poloze v rozsahu rotace o 280° se silou úměrnou momentu aplikovanému na páku ERS.

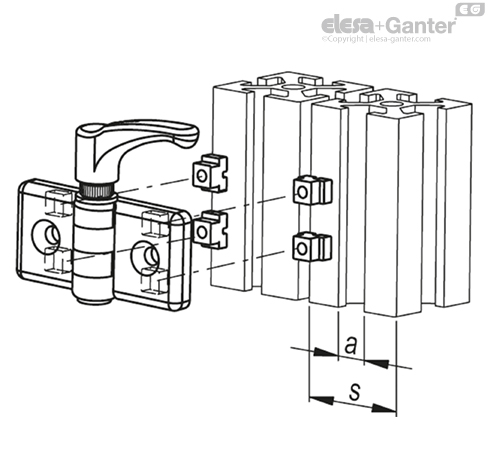

Tento typ pantu lze použít s hliníkovými profily od 30 do 60 mm. Lze také kombinovat různé rozměry.
| Rozměry profilu | Orientace vložly | Barva vložky |
| s | a |
| 30 | 6 |  | Světle šedá |
| 8 |  |
| 40÷45 | 8 |  | Tmavě šedá |
| 10 |  |
| 50÷60 | 10 |  | Tmavě šedá |
| 12 |  |

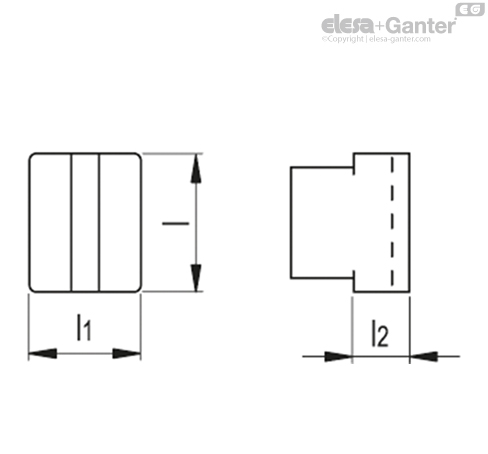

| Centrování vložek |
| Rozměry | Barva |
| l | l1 | l2 | |
| 8 | 6 | 2 | Světle šedá |
| 10 | 8 | 4 | Tmavě šedá |
| 12 | 10 | 5 | Tmavě šedá |
Pokyny pro použití
Pokyny pro použití
Třecího účinku se dosahuje sevřením dvou částí dveřního pantu proti sobě použitím speciální regulovatelné páky. Mechanismus se nastavuje stlačením páky (PUSH). Při uvolnění páky pružina uvolní ozubení, a tak se rukojeť může vrátit do výchozí pozice a páka se může volně otáčet s dveřmi, aniž by bránila pohybu, dokonce i v případě náhodného nárazu. Velký počet zubů uvnitř regulovatelné páky zaručuje otáčení i tehdy, když je silně omezený pohyb ramene páky.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížen
E90 [N] | Zlomové zatížení
R90 [N] |
| CFG.30/30 SH-6 | 440 | 2570 | 1850 | 3710 | 300 | 1700 |
| CFG.30/40 SH-6 | 320 | 2280 | 1750 | 3490 | 590 | 870 |
| CFG.30/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.30/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.40/40 SH-6 | 320 | 2280 | 1750 | 3490 | 220 | 870 |
| CFG.40/45 SH-6 | 240 | 2150 | 1750 | 3490 | 390 | 780 |
| CFG.40/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
| CFG.45/45 SH-6 | 240 | 2150 | 1760 | 3520 | 190 | 780 |
| CFG.45/60 SH-6 | 240 | 1510 | 1600 | 3190 | 180 | 780 |
| CFG.60/60 SH-6 | 280 | 1510 | 1600 | 3190 | 180 | 850 |
