Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Pohlcovač rázů
Základna se silikonovým olejem
Standardní provedení
Průchozí otvory pro šrouby s válcovou hlavou M6.
- CFAM-O-NC: pro aplikace ve vodorovné ose, hladký návrat při zavírání.
- CFAM-O-NO: pro aplikace ve vodorovné ose, hladký návrat při otevírání.
- CFAM-V-NC: pro aplikace ve svislé ose, hladký návrat při zavírání.
- CFAM-V-NO: pro aplikace ve svislé ose, hladký návrat při otevírání.
Přípona označující hodnotu momentu pohlcovače rázů:
- 080: moment konečného tlumení 0,8 Nm.
- 300: moment konečného tlumení 3,0 Nm.
Technické informace
Úhel otočení (přibližná hodnota)
Max. 110° (–0° až +110°, 0° znamená, že obě spojované části jsou ve stejné rovině).
Pant může rovněž umožňovat dalších -5° pro kompenzaci rozdílů mezi rámy.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

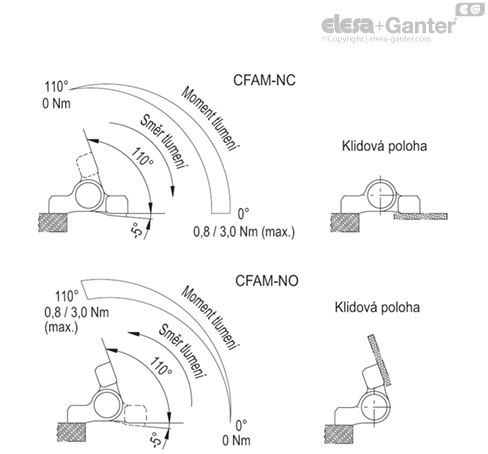

Úhel tlumení
Tlumení probíhá pouze v jednom směru podle zvoleného provedení (NO nebo NC), jak je uvedeno ve schématech.
Nechte pant volně zavírat a otevírat a netlačte na něj.
Vlastnosti a provedení

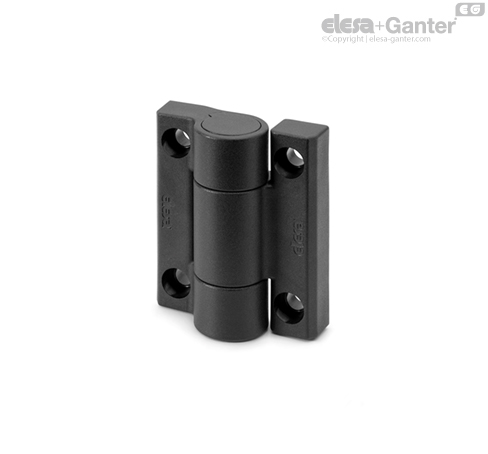

Pant CFAM se používá k tlumení opětovného zavírání nebo otevírání dveří ve svislé ose (CFAM-V) nebo poklopů ve vodorovné ose (CFAM-O) pomocí pohlcovače rázů.
Moment tlumení se mění progresivně s otáčením pantu od minimální po maximální hodnotu, jak je uvedeno ve schématu.
Při zkouškách specifických vlastností souvisejících s únavovým namáháním byl u tlumiče překročen počet 20 000 / 30 000 cyklů při zachování nominálních hodnot momentu tlumení.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální statické zatížení
Sa [N] | Maximální statické zatížení
Sr [N] | Maximální statické zatížení
S90 [N] |
| CFAM. | 2100 | 2400 | 2400 |
Maximální statické zatížení je hodnota, při které může dojít ke zlomu materiálu a tím k poruše funkčnosti pantu. Z tohoto důvodu, a z důvodu bezpečnosti, je nutné provozovat pant při nižším statickém zatížení, než je uvedená hodnota maximálního statického zatížení.
Průvodce výběrem
Na základě momentu generovaného hmotností dveří nebo pantem s vratnou pružinou je navržena konfigurace pantů, která umožňuje hladké zavření dveří do přibližně 5 sekund.
Tyto hodnoty jsou orientační a slouží jako vodítko pro předběžné dimenzování.
Doporučuje se ověřit teoretické hodnoty praktickými provozními zkouškami na určeném místě a s daným použitím.
Pant CFAM-V se doporučuje používat v kombinaci s panty pro automatický návrat CFMR.
Tímto způsobem se vytvoří ideální spojení pro automatické a hladké zavírání poklopu.
| Panty pro použití v konfiguraci s vodorovnou osou (CFAM-O) |
| Moment Cmax | A | B |
| 0.8 Nm | CFAM-O-080 | CFMR-NS |
| 2 Nm | CFAM-O-080 | CFAM-O-080 |
| 2.5 Nm | CFAM-O-300 | CFMR-NS |
| 4 Nm | CFAM-O-080 | CFAM-O-300 |
| 5.5 Nm | CFAM-O-300 | CFAM-O-300 |
| Panty pro použití v konfiguraci se svislou osou (CFAM-V) |
| Moment Cmax | A | B | C |
| 0 ÷ 6 Nm | CFMR-100 | CFAM-V-080 | CFMR-100 |
Cmax max. utahovací moment generované dveřmi (Cmax [Nm] = Pmax [N] x b [m]).
POZNÁMKA: rameno b závisí na těžišti a na souososti pantů.
