Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
Nerezová ocel AISI 303, úplně zalisovaný do těla pantu.
Standardní provedení
- CFJ-B: poniklovaná mosazná pouzdra se závitovým otvorem.
- CFJ-p: poniklované ocelové závitové kolíky.
- CFJ-EH: průchozí otvory pro šrouby se šestihrannou hlavou.

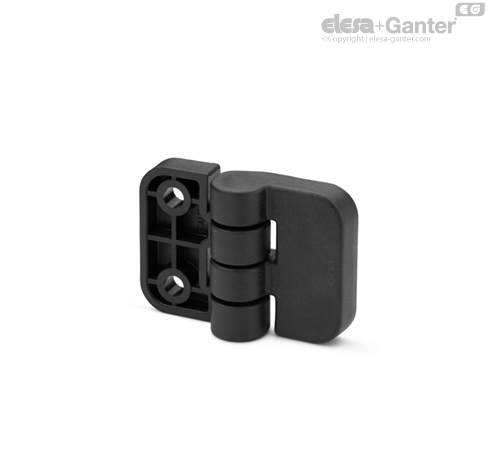

- CFJ-B-SH: poniklovaná mosazná pouzdra se závitovým otvorem a průchozí otvory pro šrouby se zapuštěnou hlavou.
Technické informace
Vlastnosti a použití
Otočný čep je celý zalisovaný v těle pantu (ELESA patent) a nelze jej vyjmout, čímž je zabráněno nedovolené manipulaci s pantem a jeho rozebírání.
Tato vlastnost činí pant zvláště vhodným pro použití u konstrukcí nebo zařízení, které vyžadují ochranu proti nežádoucímu vniknutí.
Úhel otočení (přibližná hodnota)
Max. 275° (mezi -95° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížen
E90 [N] | Zlomové zatížení
R90 [N] |
| CFJ.50 B-M6 | 730 | 4170 | 2220 | 4450 | 710 | 2250 |
| CFJ.50 p-M6x17 | 1420 | 4410 | 2180 | 4350 | 510 | 2220 |
| CFJ.50 EH-6 | 1740 | 3470 | 1490 | 2970 | 460 | 2120 |
| CFJ.50-R B-M6-SH-6 | 1480 | 2780 | 1310 | 2490 | 390 | 1900 |
