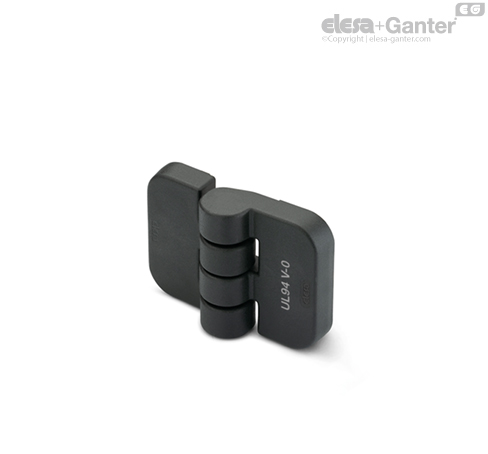

CFJ-AE-V0-B Panty chráněné proti manipulaci Náboje s vnitřním závitem

Vlastnosti a použití

Závěs CFJ-AE-V0 se používá v oblastech, kde jsou podle předpisů nutné materiály snižující riziko požáru.

Otočný čep je celý zalisovaný v těle pantu (ELESA patent) a nelze jej vyjmout, čímž je zabráněno nedovolené manipulaci s pantem a jeho rozebírání.

Tato vlastnost činí pant zvláště vhodným pro použití u konstrukcí nebo zařízení, které vyžadují ochranu proti nežádoucímu vniknutí.

Úhel otočení (přibližná hodnota)

Max. 275° (mezi -95° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.





Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížen E90 [N]	Zlomové zatížení R90 [N]
CFJ.50-AE-V0 B-M6	900	2000	1200	2200	600	1000
CFJ.50-AE-V0 p-M6x17	900	2000	1300	3200	700	1200
