Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
Technopolymer na bázi acetalu (POM), barva černá.
Krytky šroubů
Technopolymer na bázi polyesteru (PBT), barva černá, lesklý povrch, montáž zacvaknutím.
Standardní provedení

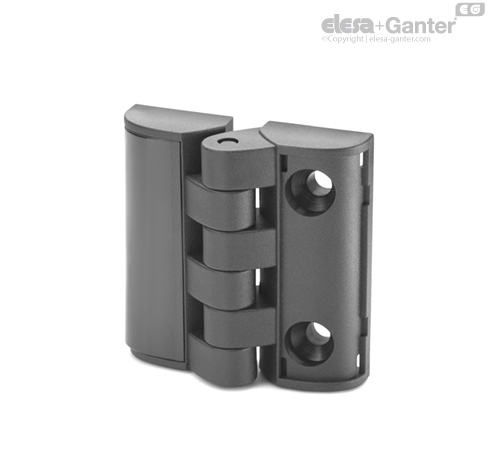

- CFT-SH: průchozí otvory pro šrouby se zapuštěnou hlavou.
- CFT-EH: šestihranné průchozí otvory pro šrouby s válcovou hlavou, šestihranné matice nebo šrouby se šestihrannou hlavou. Pant CFT. se závitovým pouzdrem nebo kolíkem lze získat vložením šestihranných matic nebo šroubů se šestihrannou hlavou do montážního otvoru.
Technické informace

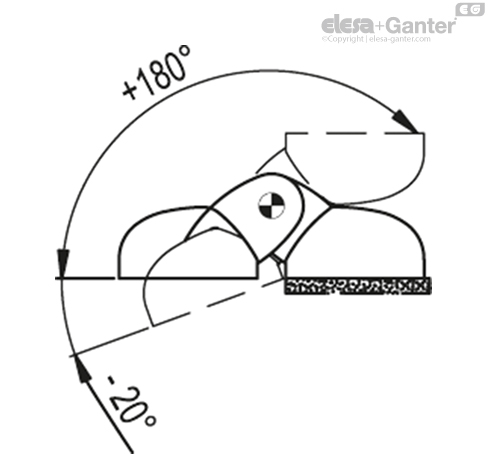

Úhel otočení (přibližná hodnota)
Max. 200° (mezi -20° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížen
E90 [N] | Zlomové zatížení
R90 [N] |
| CFT.40 | 300 | 1500 | 300 | 1500 | 200 | 750 |
| CFT.49 | 500 | 2900 | 400 | 3000 | 300 | 1600 |
| CFT.65 | 800 | 4500 | 800 | 4400 | 500 | 2200 |
Speciální provedení na vyžádání
Krytky šroubů v různých barvách RAL.
