Hlavní specifikace
Materiál
Technopolymer na bázi acetalu (POM), barva černá, matný povrch.
Otočný čep
Technopolymer na bázi acetalu (POM), barva černá.
Krytky šroubů
Technopolymer na bázi polyesteru (PBT), barva černá, matný povrch, montáž zacvaknutím.

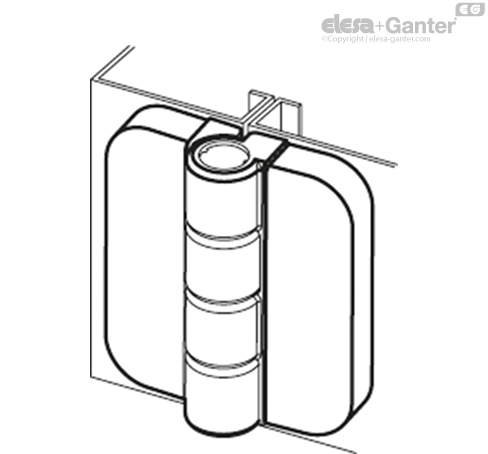

Standardní provedení
- CFQ-SH: průchozí otvory pro šrouby se zapuštěnou hlavou.

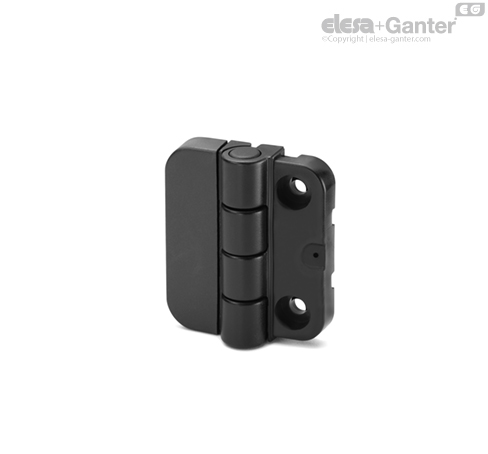

- CFQ-CH: průchozí otvory pro šrouby s válcovou hlavou.
- CFQ-EH: průchozí otvory pro šrouby se šestihrannou hlavou.
Technické informace

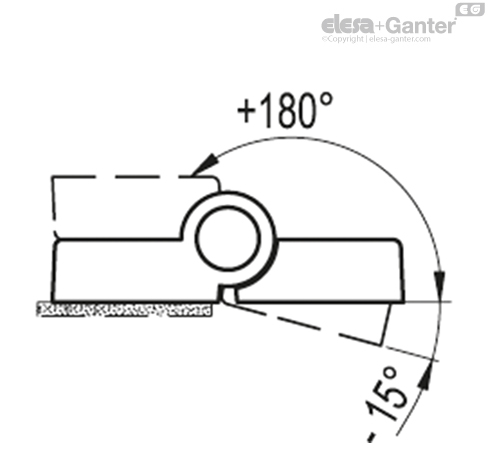

Úhel otočení (přibližná hodnota)
Max. 195° (mezi -15° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení |
| AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Maximální provozní zatížení | Zlomové zatížení | Maximální provozní zatížení | Zlomové zatížení | Maximální provozní zatížení | Zlomové zatížení |
| Ea [N] | Ra [N] | Er [N] | Rr [N] | E90 [N] | R90 [N] |
| 300 | 1220 | 350 | 1970 | 290 | 720 |
