Hlavní specifikace
Materiál
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny (SUPER-technopolymer).
Standardní provedení
- CFMX-SH: průchozí otvory pro šrouby se zapuštěnou hlavou.

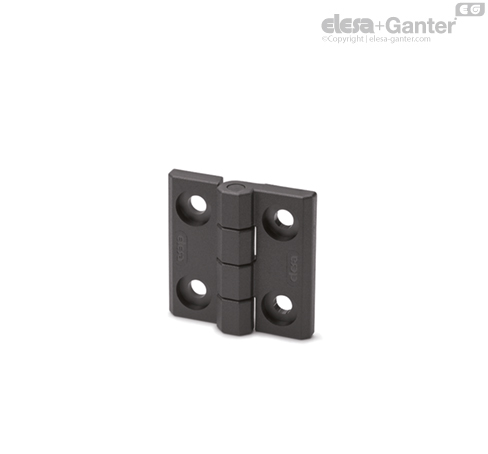

- CFMX-CH: Průchozí otvory pro šrouby s válcovou hlavou a podložkou typu UNI 6592 / ISO 7089.
Technické informace
Úhel otočení (přibližná hodnota)
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální statické zatížení
Sa [N] | Maximální statické zatížení
Sr [N] | Maximální statické zatížení
S90 [N] |
| CFMX.30 SH-4 | 1050 | 1275 | 750 |
| CFMX.30 CH-4 | 975 | 1275 | 650 |
| CFMX.40 SH-5 | 1425 | 1425 | 960 |
| CFMX.40 CH-5 | 1425 | 1200 | 750 |
| CFMX.50 SH-6 | 2360 | 2160 | 1550 |
| CFMX.50 CH-6 | 2580 | 2170 | 1220 |
| CFMX.60 SH-6 | 3000 | 2660 | 2700 |
| CFMX.60 SH-8 | 3000 | 2660 | 2700 |
| CFMX.60 CH-8 | 3100 | 2530 | 1950 |
Max. statické zatížení je hodnota, po jejímž překročení se muže materiál rozlomit, proto předurčuje výkonnost pantu. Je zjevné, že vhodný koeficient musí být aplikován na tuto hodnotu, a to podle důležitosti a bezpečnostní úrovně specifické aplikace.
