Hlavní specifikace
Materiál
Vysoce odolný technopolymer na bázi polyamidu (PA), barva černá, matný povrch.
Otočný čep
Technopolymer na bázi acetalu (POM), barva černá.
Standardní provedení

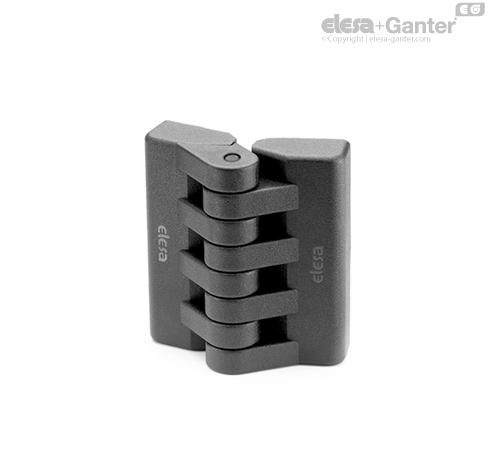

- CFAX-B: mosazné poniklované závitové vložky.
- CFAX-p: poniklované ocelové závitové kolíky.
- CFAX-SH: průchozí orvory pro šrouby se zapuštěnou hlavou.
- CFAX-CH: průchozí orvory pro šrouby s válcovou hlavou.
Technické informace
Úhel otočení (přibližná hodnota)
Max. 215° (mezi -35° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížení
E90 [N] | Zlomové zatížení
R90 [N] |
| CFAX.40 B-M4 | 200 | 1850 | 240 | 2000 | 100 | 560 |
| CFAX.40 SH-4 | 130 | 1870 | 290 | 1800 | 280 | 1370 |
| CFAX.40 CH-4 | 137 | 1340 | 230 | 1580 | 180 | 1200 |
| CFAX.49 B-M5 | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49 p-M5x14 | 370 | 3070 | 360 | 2400 | 200 | 900 |
| CFAX.49 SH-5 | 300 | 2660 | 310 | 2600 | 320 | 2240 |
| CFAX.49 CH-5 | 360 | 2480 | 310 | 2270 | 250 | 1460 |
| CFAX.65 B-M6 | 640 | 4000 | 690 | 4400 | 220 | 1400 |
| CFAX.65 p-M6x18 | 510 | 5800 | 460 | 4500 | 220 | 3190 |
| CFAX.65 SH-6 | 520 | 4300 | 720 | 4800 | 240 | 3760 |
| CFAX.65 CH-6 | 510 | 3700 | 490 | 5200 | 260 | 2870 |
