Hlavní specifikace
Materiál
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Otočný čep
Nerezová ocel AISI 303.
Standardní provedení

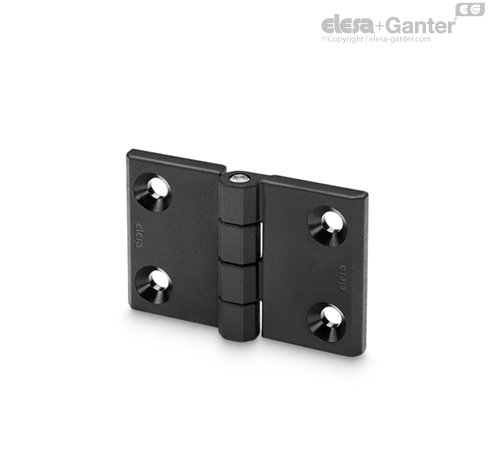

- CFM-L-A: průchozí otvory pro šrouby se zápustnou hlavou, tělesa závěsů mají shodné rozměry.
- CFM-L-B: průchozí otvory pro šrouby se zápustnou hlavou, tělesa závěsů mají rozdílné rozměry.
Technické informace
Úhel otočení (přibližná hodnota)
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální statické zatížení
Sa [N] | Maximální statické zatížení
Sr [N] | Maximální statické zatížení
S90 [N] |
| CFM-L-A.50-76 SH-6 | 600 | 1500 | 1000 |
| CFM-L-A.60-120 SH-8 | 900 | 2300 | 700 |
| CFM-L-B.50-63 SH-6 | 800 | 1600 | 1000 |
| CFM-L-B.60-90 SH-8 | 1000 | 2000 | 800 |
Max. statické zatížení je hodnota, po jejímž překročení se muže materiál rozlomit, proto předurčuje výkonnost pantu. Je zjevné, že vhodný koeficient musí být aplikován na tuto hodnotu, a to podle důležitosti a bezpečnostní úrovně specifické aplikace.
