Hlavní specifikace
Horní ramena s boční montáží
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Pouzdra a podložky
Nerezová ocel AISI 304.
Ložiska
Vysoká kvalita s kódy původu. Chromová ocel.
Maznice
Rovný typ, poniklovaná mosaz s trubkovým závitem 1/8.
Těsnící kroužky
Pryž NBR.
Krytka
Technopolymer na bázi polypropylenu (PP) vyztužený skelnými vlákny, barva šedá RAL 7015, matný povrch.
Uzavřená krytka nebo krytka pro průchozí hřídele.
Standardní provedení
- UCF-T: příruba s uzavřenou krytkou.

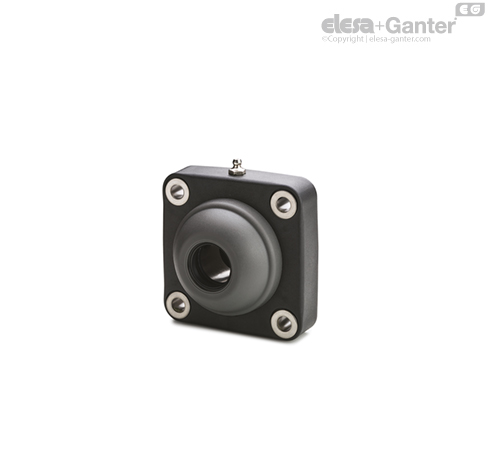

- UCF-P: příruba s krytkou pro průchozí hřídel, s těsnícím kroužkem z pryže NBR pro rotující hřídele.
Technické informace
Vlastnosti a použití
Celkové rozměry v souladu s normou ISO 3228.
Systém dokonale těsnících kroužků zajišťuje ochranu ložiska proti vnikání nečistot.
Maximální vychýlení hřídele = 2,5°.
Pokyny pro použití
Pokyny pro použití
Montáž hřídelí bez koncových dorazů. Pro optimální provoz doporučujeme pravidelné mazání obvyklým mazivem odolným vůči vysokým teplotám a oxidaci.
Speciální provedení na vyžádání
Speciální provedení na vyžádání
- Ložisko z nerezové oceli AISI 440C.
- Ložisko s rozměry v palcích.
- Příruby pro hřídelé s jinými průměry.
- Příruby z technopolymeru na bázi polypropylenu (PP), těsnicí kroužky a olejové těsnění z materiálu VITON®*.
* Registrovaná ochranná značka DuPont Dow Elastomers.
