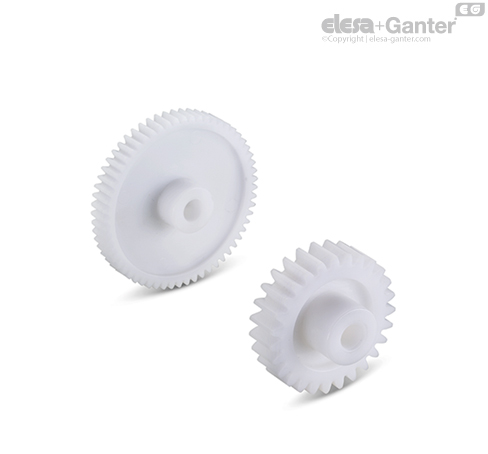

ZCP-2.0 Čelní ozubené kolo Modul 2.0

Vlastnosti

Utahovací momenty uvedené v tabulce jsou dané s hodnotou otáček za minutu od 0 do 150. Utahovací momenty se mohou lišit v závislosti na mazání, teplotě, použití s různými materiály a počtem hodin nepřetržitého provozu.

Díky vynikající kluznosti, sníženému koeficientu tření a vysoké odolnosti vůči opotřebení je tento výrobek schopný dosahovat vysokých rychlostí (přes 1000 ot/min) i bez maziva.

Technopolymer na bázi acetalu umožňuje použití v potravinářském průmyslu a vlhkých prostředích a současně zajišťuje odolnost vůči chemickým látkám včetně řady rozpouštědel.

Technická data

Viz: Převodové prvky.

Speciální provedení na vyžádání

• Náboj se závitovým upínacím šroubem

• Náboj s otvorem a drážkou pro pero podle normy UNI 6604

Montáž

Při párování dvou čelních ozubených kol je nutné zohlednit pozitivní vůli.

U modulů 0.5, 0.7, 1.0, 1.25 a 1.5 doporučujeme toleranci (+0,03 +0,1). U modulů 2.0 a 3.0 doporučujeme toleranci (+0,08 +0,3).

Díky vystruženému otvoru v toleranci H10 můžete ozubené kolo usadit na hřídel. Při použití s nízkým točivým momentem není nutný otvor s drážkou pro pero, jelikož k upnutí postačí šroub. Nedoporučujeme otvor zvětšovat o více než 2 mm oproti průměru v tabulkách, aby materiál nezačal praskat.
