Hlavní specifikace
Materiál

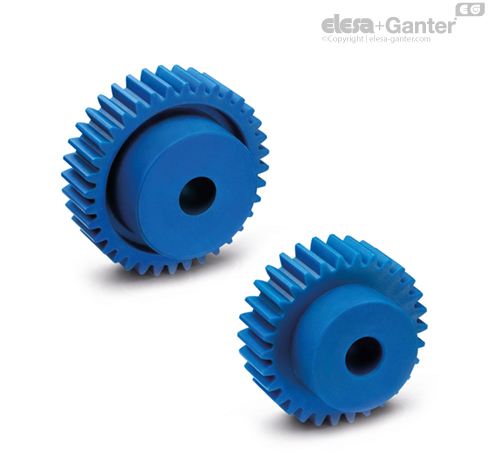

Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva modrá RAL 5005, matný povrch.
Vyrobeno ze surovin vyhovujících FDA (FDA CFR.21 a EU 10/2011).
Standardní provedení
- ZCL-1.0-VD: Modul 1.0, předvrtaný průchozí otvor
- ZCL-1.5-VD: Modul 1.5, předvrtaný průchozí otvor
- ZCL-2.0-VD: Modul 2.0, předvrtaný průchozí otvor
Rozměr „d“ v tabulkách představuje průměr minimálního otvoru, který lze vytvořit obráběním.
Technické informace
Vlastnosti
Modrá barva RAL 5005 je snadno viditelná v případě náhodného znečištění potravin.
Obzvláště vhodné pro použití v potravinářském a farmaceutickém průmyslu.
Utahovací momenty uvedené v tabulce jsou dané s hodnotou otáček za minutu od 0 do 150. Utahovací momenty se mohou lišit v závislosti na mazání, teplotě, použití s různými materiály a počtem hodin nepřetržitého provozu.
Maximální tolerance hladkého průchozího otvoru: IT 9.
Technická data
Viz: Převodové prvky.
Pokyny pro použití
Montáž
Při párování dvou čelních ozubených kol je nutné zohlednit pozitivní vůli. Doporučená tolerance modulů 1.0 a 1.5 je (+0,03 +0,1). Doporučená tolerance modulu 2.0 je (+0,08 +0,3).
