Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva šedá.
Standardní provedení
- ZCL-0.5: modul 0.5, plný náboj (počet zubů Z ≤ 50) nebo předvrtaný průchozí otvor (počet zubů Z ≥ 55).
- ZCL-1.0: modul 1.0, plný náboj (počet zubů= 10) nebo předvrtaný průchozí otvor.

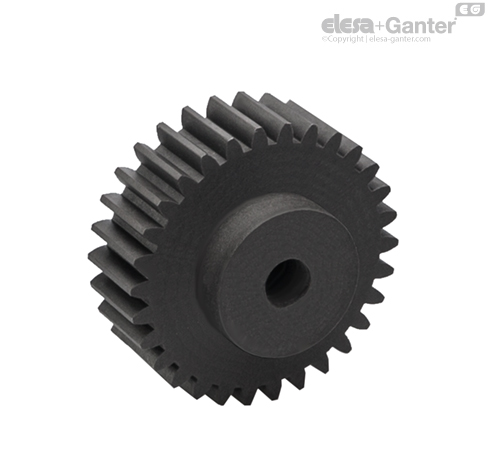

- ZCL-1.5: Modul 1.5, předvrtaný průchozí otvor
- ZCL-2.0: Modul 2.0, předvrtaný průchozí otvor
- ZCL-2.5: Modul 2.5, předvrtaný průchozí otvor
- ZCL-3.0: Modul 3.0., předvrtaný průchozí otvor
- ZCL-1.0-K: modul 1.0, vrtaný náboj s drážkou UNI 6604, tolerance D10
- ZCL-1.5-K: modul 1.5, vrtaný náboj s drážkou UNI 6604, tolerance D10
- ZCL-2.0-K: modul 2.0, vrtaný náboj s drážkou UNI 6604, tolerance D10
- ZCL-2.5-K: modul 2.5, vrtaný náboj s drážkou UNI 6604, tolerance D10
- ZCL-3.0-K: modul 3.0, vrtaný náboj s drážkou UNI 6604, tolerance D10
U provedení s předvrtaným průchozím otvorem představuje rozměr d průměr minimálního otvoru, který lze vytvořit obráběním.
U verzí -K nevede obrábění drážky pro pero vždy ke sladění s ozubením.
Technické informace
Vlastnosti
Utahovací momenty uvedené v tabulce jsou dané s hodnotou otáček za minutu od 0 do 150. Utahovací momenty se mohou lišit v závislosti na mazání, teplotě, použití s různými materiály a počtem hodin nepřetržitého provozu.
Maximální tolerance hladkého průchozího otvoru: IT 9.
Technická data
Viz: Převodové prvky.
Pokyny pro použití
Montáž
pro dva páry čelních ozubených kol, je třeba uvážit pozitivní boční vůli. Pro moduly 0.5 - 1.0 - 1.5 se doporučuje tolerance (+0,03 +0,1). Pro moduly 2.0 - 2.5 - 3.0 se doporučuje tolerance (+0,08 +0,3).
