Hlavní specifikace
Materiál
- Víčko: ocelový plech s pochromovaným povrchem.
- Příruba: pozinkovaný ocelový plech.
- Závitový díl: pozinkovaná ocel.
Těsnící kroužek
Podložka ze syntetické pryže NBR.
Přetlakový ventil
Technopolymer s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0,350 barů (na vyžádání lze nastavit na 0,700 barů).
Sací ventil
Těsnící disk z technopolymeru s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0.030 barů.
Kruhový vzduchový filtr
Pěna „tech-foam“ 10 µ nebo 40 µ.
Standardní provedení
- SMW-F10: filtrace vzduchu 10 µ.
- SMW-F40: filtrace vzduchu 40 µ.
Maximální trvalá provozní teplota
100°C.
Technické informace
Vlastnosti a použití

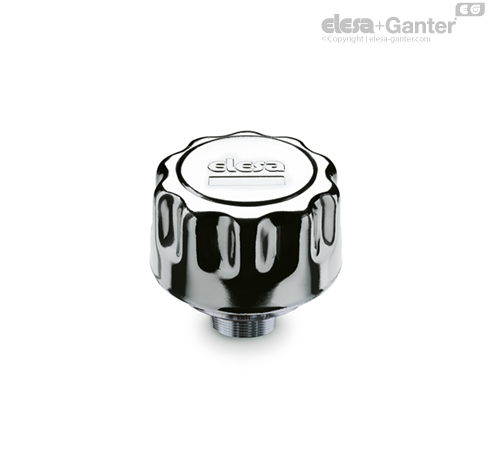

Odvzdušňovací zátka tlaková SMW. s dvojitým ventilem vytváří tlakovou vzduchovou komoru přímo nad hladinou oleje při nastavených mezních podmínkách. Za těchto podmínek nedojde k žádné deformaci nádoby.
Výhody:
- redukuje objem nasávaného vzduchu a udržuje olej a filtr v čistém stavu
- zlepšuje funkci sacího čerpadla za běžných provozních podmínek a redukuje tvorbu kavitace
- zabraňuje úniku kapaliny pokud je nádoba součástí mobilní jednotky;
- omezuje tvorbu pěny v kapalině.
Technická data

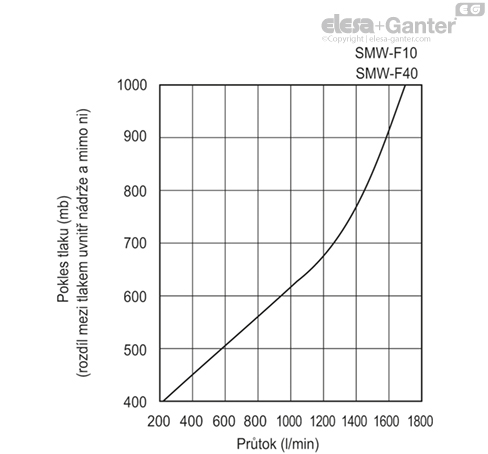

Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.

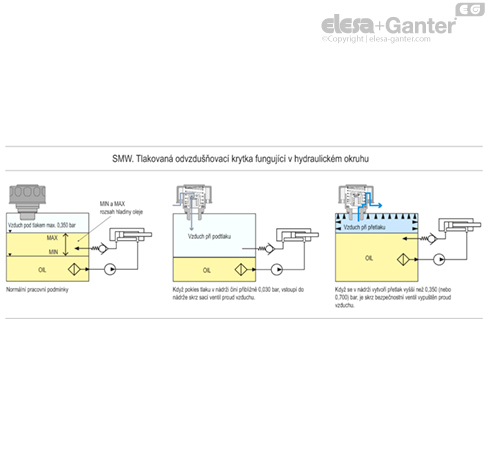

Zapojení v hydraulickém okruhu
Další provedení
Speciální provedení na vyžádání
S měrkou hladiny kapaliny.
