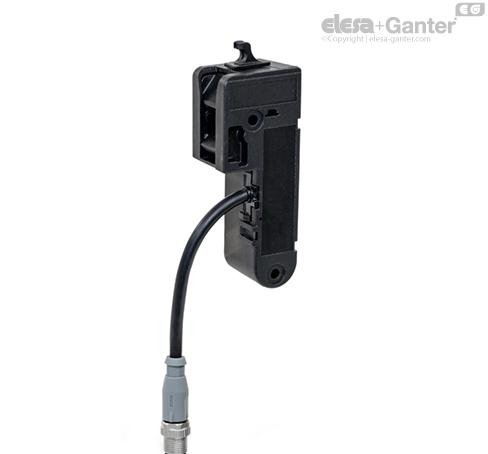

GN 120.4

Elektromechanické uzamykací systémy

Elektromechanické zamykací systémy GN 120.4 se používají v kombinaci se západkami GN 115 nebo GN 515. V zavřené poloze je jazýček zamknutý zamykací západkou a elektrickým vstupním signálem. Navíc je přítomnost jazýčku v zavřené poloze detekována a vysílána jako výstupní signál.

Zamykací systém lze používat pro levé i pravé zámky a zvětšuje vzdálenost západky A o 8 mm. Nároky na upgrade stávajících instalací je minimální. Elektromechanický zamykací systém navíc není viditelný zvenčí.

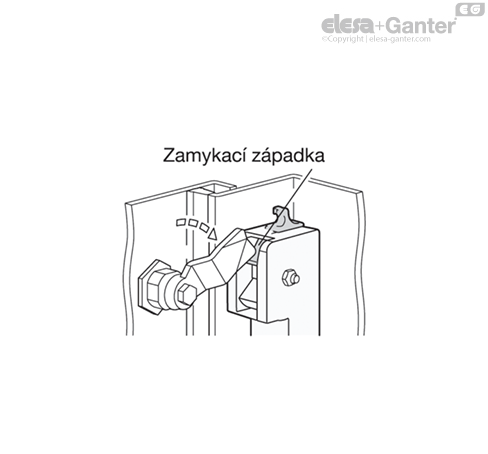

Pokud se jazýček přesune do zavřené polohy (rotace je omezena na 90°) pružinová zamykací západka se zacvakne dopředu, aby zabránila opětovnému otevření.

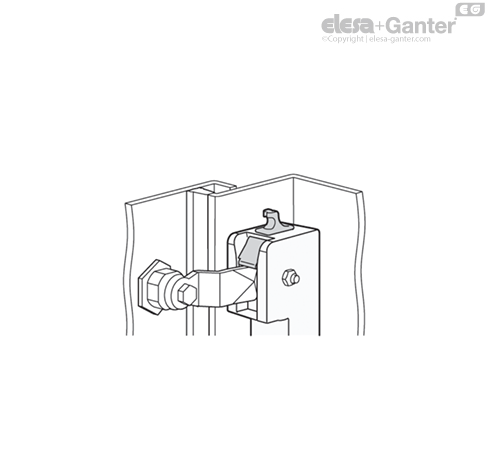

V zavřené poloze kontrola jazýčku detekuje přítomnost jazýčku a výstupem kontroly jazýčku (kolík 4) je posílán vysoký signál, pokud jsou zároveň připojeny další kontaktní kolíky 5 a 6. Například se může jednat o jednoduché propojení vodičem nebo kontrolou polohy dveří.

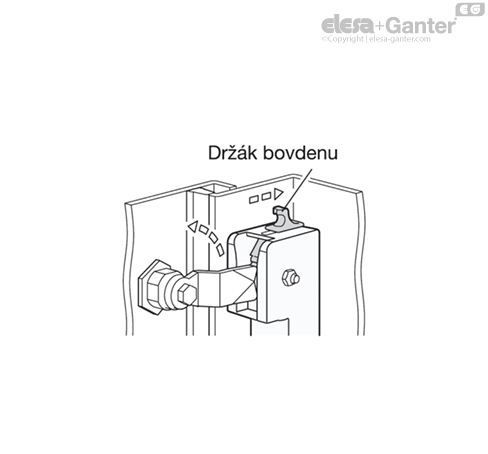

K opětovnému uvolnění jazýčku slouží přivedení vysokého signálu na ovládací vstupní kolík 4, aby došlo k elektromechanickému zatažení zamykací západky. V případě výpadku napájení nebo chyby systému je možné zamykací západku zatlačit pomocí ručního mechanismu nouzového uvolnění. Nouzové uvolnění je navrženo tak, aby umožňovalo upevnění bovdenu.

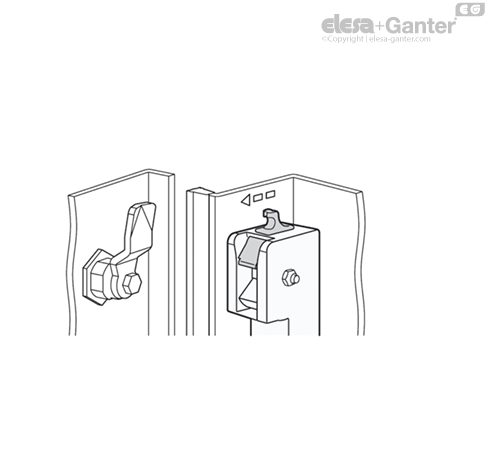

Když je vysoký signál od ovládacího vstupního kolíku 4 odpojen, elektromechanický mechanismus uvolní zamykací západku a dovolí pružině, aby ji zatlačila dopředu do prvotní polohy.

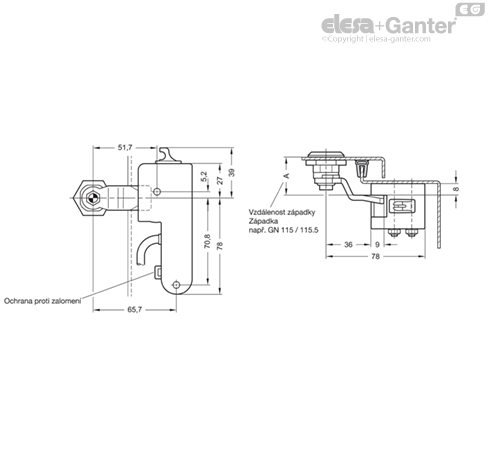

Po instalaci je možné připojovací kabel dále zajistit stahovací páskou v místě ochrany proti zalomení. Elektromechanický zamykací systém GN 120.4 lze snadno přidat do stávajících instalací. Kvůli umístění elektromechanického zamykacího systému je nutné pouze zvětšit vzdálenost západky A o 8 mm. Odpovídající jazýčky jsou k dispozici pro všechny obvyklé vzdálenosti západky.

Při instalaci, uvedení do provozu a používání je nutné dodržovat pokyny uvedené v návodu k použití. Ten je přiložen k výrobku nebo ho najdete v digitální podobě na stránce výrobku na webových stránkách elesa-ganter.cz.

Elektromechanický zamykací systém musí být instalován a zprovozněn kvalifikovaným odborníkem v souladu s informacemi v návodu k použití a také národními a mezinárodními ustanoveními a platnými normami.

Společnost Elesa+Ganter nepřijímá žádnou právní odpovědnost za chybějící nebo nesprávné informace ani jejich následky.
