GN 119.3-DK Západky se skříňkovým madlem tvaru U s trojhranným hřídelem

Madla se západkou GN 119.3 s vačkou se používají tehdy, pokud aplikace vyžaduje jak zavírací mechanismus tak i madlo. Zamykají se otočením ve směru hodinových ručiček (doprava), čímž se západkové rameno zasune do zamknuté polohy za rámem dveří. Západky mají rozsah zasouvání 10 mm, takže je lze využívat například společně s těsněním.

Různé provozní šrouby a distanční prvky umožňují rozsah upnutí A1 až A9 od 17 do 65 mm.

Skříňkové madlo tvaru U s integrovanou západkou se vyznačuje atraktivním vzhledem a příznivou cenou.

Otočením západky ve směru hodinových ručiček se výstupek zasune za dveřní rám a přitáhne dveře.

Široký rozsah přítlačného působení této západky s vačkou (10 mm) umožňuje dobré použití i v případech, kdy jsou dveře opatřené těsněním. Při volbě rozsahu upnutí A je nutné vzít do úvahy tloušťku těsnění.

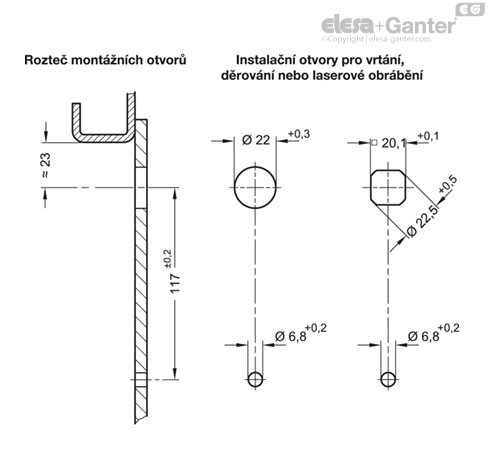

Pro účely instalace je nutno ve dveřích vytvořit dva otvory podle jednoho ze dvou výkresů. Pouzdro zámku s předpřipraveným provozním šroubem se vloží do otvoru z čelní strany a je na dveřích ve správné poloze upevněno úchytnou maticí na zadní straně. Distanční prvek a západka na výstupku se poté jeden po druhém nasunou na provozní šroub ze zadní strany a utáhnou šroubem s šestihranem. Potřebné montážní otvory v křídle dveří se při sériové výrobě obvykle zhotovují pomocí vysekávacího stroje nebo laserového obráběcího stroje.
