SPECIFIKACE
Typy
- Typ DK: s trojhranným hřídelem
- Typ VK7: se čtyřhranným hřídelem
- Typ VK8: se čtyřhranným hřídelem
- Typ SCH: s drážkou
- Typ VDE: s dvojitým čepem
Madlo
Zinková slitina
práškově lakováno
- barva černá, RAL 9005, povrch s texturou SW
- barva stříbrná, RAL 9006, povrch s texturou SR
Další díly
Ocel
Pozinkované, modrý pozink
Informace
Madla se západkou GN 115.7 se používají tehdy, pokud aplikace vyžaduje jak zamykací mechanismus tak i madlo. Zamykají se otočením v rozsahu omezeném na 90°, kdy se západkové rameno přemísťuje do zamknuté polohy za rámem dveří. Zkosení západkového ramena usnadňují zavírání dveří.
Západková ramena jsou k dispozici s různými úhly ohybu, aby vzdálenost ramene A byla od 4 do 50 mm. Západky skříňkovým madlem tvaru U GN 115.7 se dodávají s volně přiloženým jazýčkem.
Madlo tvaru U s integrovanou západkou se vyznačuje atraktivním vzhledem a příznivou cenou.
Technické a montážní pokyny
Podle podmínek pro instalaci se může rozpětí otočného pohybu 90° západky nastavovat pomocí členu typu zarážky, který lze připevnit ve čtyřech různých polohách.
Madla se západkou mohou být montovaná v jakékoliv poloze bez ohledu na směr otáčení a zavírání, rovněž se nemusí brát zřetel na stranu dveří. Nastavení rozsahu otáčení 90° lze následně posunout.

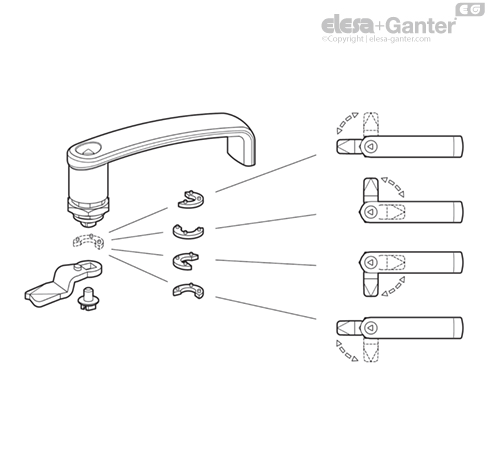

Na nákresu jsou znázorněny možnosti montáže madla v rozsahu otáčení 90°.

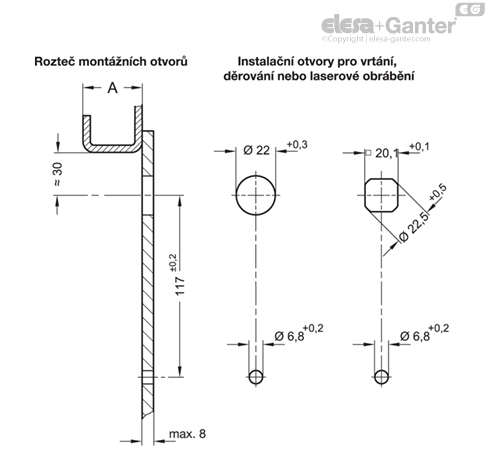

Pro účely instalace je nutno ve dveřích, krytu nebo poklopu vytvořit dva otvory podle jednoho ze dvou výkresů.
Pokud je západka (skříňkové madlo tvaru U s ramenem západky předpřipravené, lze je vsunout do otvoru zepředu. Úchytnou matici lze protlačit přes západku zezadu a v dané poloze přišroubovat. Druhý konec skříňkového madla tvaru U je zajištěn úchytným šroubem M6 (není součástí). Nakonec se oba prvky utáhnou.
Potřebné montážní otvory se v křídle dveří při sériové výrobě obvykle zhotovují pomocí vysekávacího stroje nebo laserového obráběcího stroje.
