GN 115.8-L-SST-SCTN Západky s háčkem s T-rukojetí (stejné zámky)

Háčkové západky GN 115.8-L-SST s háčkem a západkou se používají hlavně pro posuvné dveře a klapky. Zavírání je v radiálním směru vzhledem k ose otáčení, což umožňuje celou řadu aplikací.

Západky se dodávají se 2 klíči a volně přiloženým háčkem. Klíč lze vytáhnout v obou koncových polohách.

Typy se standardním zámkem umožňují otevření každého zámku stejným klíčem.

Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schematickém nákresu.

Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.

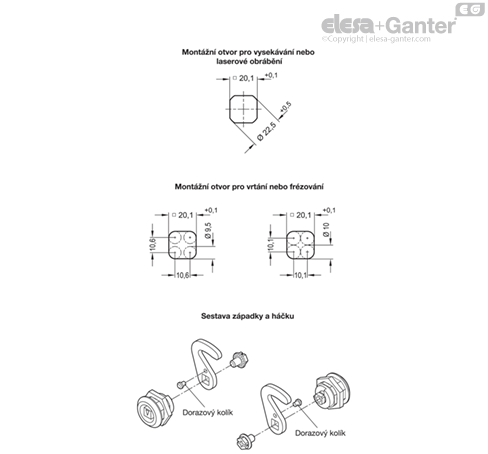

Montážní otvor je také možné vytvořit vrtáním nebo frézováním, jak je zobrazeno na výkresech.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovač plechu GN 123 jako volitelný nástroj.

Háček lze připevnit k západce až po instalaci pouzdra zámku do dveřního křídla.

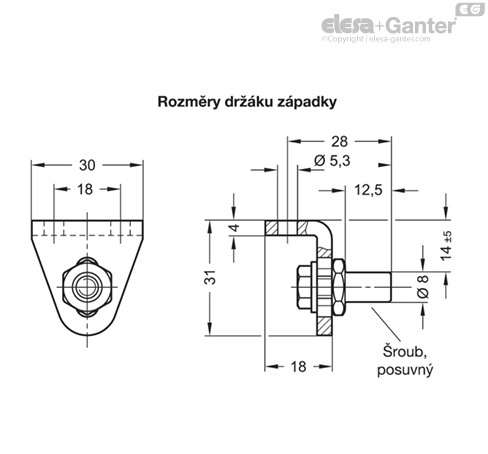

Čep držáku západky lze svisle posouvat uvnitř drážky v rozsahu ± 5 mm, čímž je usnadněno seřízení západky během instalace.

V ideálním případě by se měl čep v zamknutém stavu nacházet v rovině osy otáčení, jak je patrné z vyobrazení. Boční posun až o 4 mm nezhoršuje správnou funkci.

Úhel otáčení háčku je obvykle omezen na 90°.

V závislosti na způsobu montáže dorazového kolíku, který je při dodání ve volném stavu, se zamykání provádí otočením doleva nebo doprava.

Bez dorazového kolíku lze háčkem otáčet v rozsahu 360°.
