GN 115.8-L Západky s háčkem Zamykatelné

Západky s háčkem GN 115.8 se používají hlavně pro posuvné dveře a klapky. Zavírání je v radiálním směru vzhledem k ose otáčení, což umožňuje celou řadu aplikací.

Jednotlivé typy jsou k dispozici s různými zámky ve více než 200 variantách a jejich klíče jsou označeny čísly.

Dodávka zahrnuje volně přiložený háčkový jazýček a dva klíče, které lze vyndat v obou koncových polohách.

• Návod k obsluze GN 115.8

• Přehled typů západek

• Vlastnosti plastu

• Klíče s otvorem GN 119.2

• Ochranné krytky GN 120

• Otevírací rukojeti GN 120.1

• Západky s háčkem pro jinou vzdálenost A

• Háčkový jazýček s jiným zaoblením R

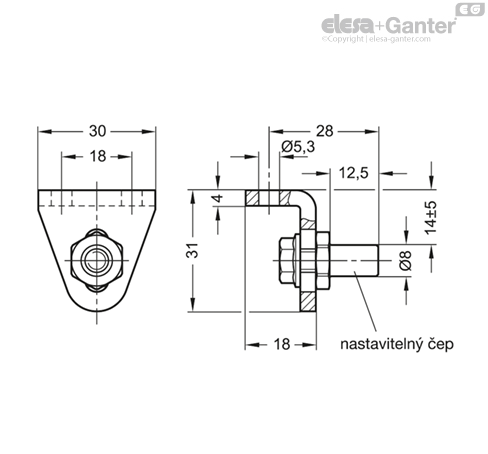

Zavírací čep protikusu může být posunutý až o 10 mm, což usnadňuje nastavení zavíracího mechanismus při instalaci.

Při zavření je šroub ideálně umístěn v úrovni osy otáčení, jak je znázorněno. Boční posun až o 4 mm nezhoršuje správnou funkci.

Úhel otočení háčkového jazýčku je obvykle omezený na 90°. Otočení je závislé na montáži dorazového čepu, který se dodává volně přiložený. Zavírání může být nastaveno pro otáčení doprava nebo doleva dle nastavení háčkového jazýčku při montáži. Bez montáže dorazového čepu je umožněno otáčení v rozsahu 360°.

Pro montáž západky musí být dveře opatřené otvorem podle uvedeného nákresu.

Nejprve namontujte zámek do křídla dveří pomocí přiložené šestihranné matice a potom namontujte háčkový jazýček.

Montážní otvor na dveřích je v sériové výrobě obvykle zhotovený vysekávacím strojem nebo vypálený laserem.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.

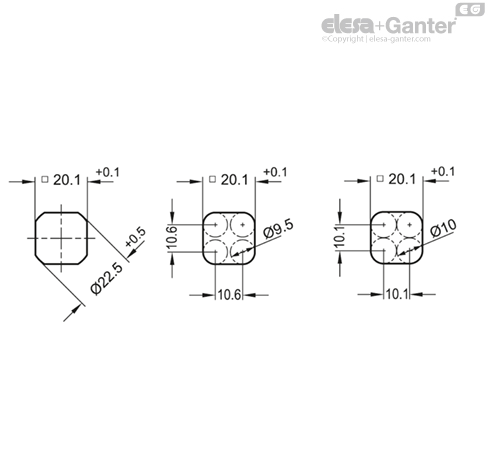

Montážní otvor je také možné udělat vrtáním nebo frézováním, jak je zobrazeno na výkresech.
