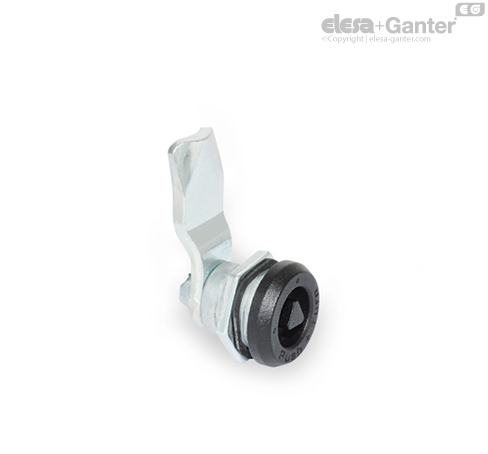

GN 115.9 Západky s bezpečnostní funkci Ovládání klíčem s otvorem, nezamykatelné

Západky GN 115.9 mají bezpečnostní funkce push-to-turn (stiskni a otoč). Ve dvou koncových polohách je rotor zafixovaný na místě pomocí západky. Zařízení lze otočit o 90° pouze při stisknutí ovládacího prvku, který uvolní bezpečnostní kolík ze zajištěné polohy. Tato funkce spolehlivě chrání západku před náhodným pohybem nebo pohybem v důsledku vibrací.

Zkosení jazýčku usnadňuje zavření a zajištění dveří. Západky s různě zahnutými jazýčky pokrývají zavírací vzdálenost A v rozsahu od 4 do 32 mm.

Západky GN 115.9 se dodávají s volně přiloženým jazýčkem.

• Přehled typů západek

• Vlastnosti plastu

• Klíče s otvorem GN 119.2

• Ochranné krytky GN 120

• Otevírací rukojeti GN 120.1

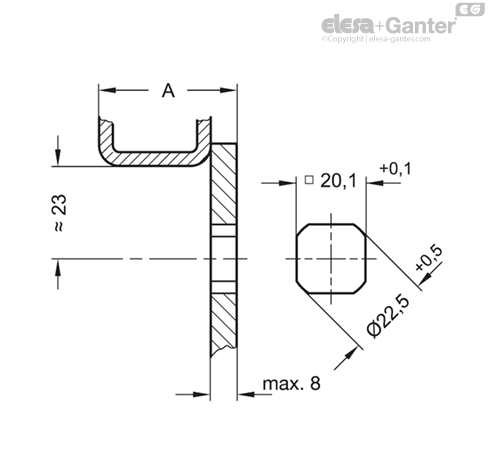

Pro montáž západky musí být dveře opatřené otvorem podle uvedeného nákresu.

Při montáži prostrčte západku z přední strany dveří do připraveného otvoru. Ze zadní strany pak přišroubujte západku pomocí šestihranné matice a zajistěte ji v požadované poloze.

Montážní otvor na dveřích je v sériové výrobě obvykle zhotovený vysekávacím strojem nebo vypálený laserem.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.

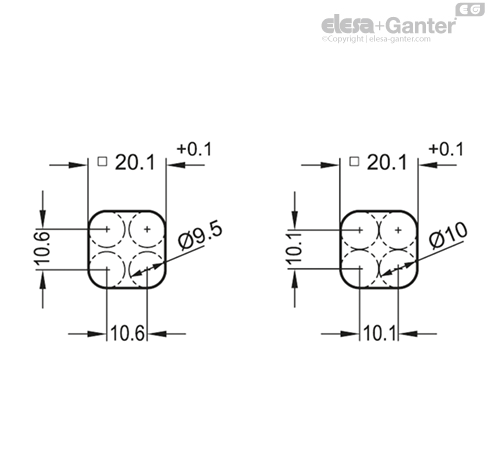

Montážní otvor je také možné udělat vrtáním nebo frézováním, jak je zobrazeno na výkresech.
