GN 515-ZD Západky Zinková slitina, s prodlouženým pouzdrem, ovládání pomocí nástrčných klíčů

Západky GN 515 jsou totožné se standardními západkami GN 115, vyjma prodlouženého pouzdra. Ovládají se otáčením, jehož rozsah je omezen na 90° a jehož prováděním se přemísťuje západkové rameno do uzamknuté polohy za rámem. Zkosení západkového ramena usnadňují zavírání dveří. Díky použití materiálu, jímž je nerezová ocel, jsou západky optimálně vhodné pro použití v korozivních prostředích.

Instalací západkových ramen (Zinková slitina) s různými profily ohybu lze měnit vzdálenost západky A v rozsahu od 16 do 92 mm v závislosti na výšce pouzdra h₁, zatímco prodloužené pouzdro je vhodné pro tloušťky dveří do 50 mm.

Instalací západkových ramen (ve verzi z nerezové oceli) s různými profily ohybu lze měnit vzdálenost západky A v rozsahu od 18 do 82 mm v závislosti na výšce pouzdra h₁, zatímco prodloužené pouzdro je vhodné pro tloušťky dveří do 40 mm.

Západky (s ovládacími prvky, uzamykatelné) jsou dodávány se 2 klíči a volně uzavřeným ramenem západky. Klíč lze vytáhnout v obou koncových polohách. Zámek je standardizovaný, takže každý zámek lze otevřít stejným klíčem.

Západky GN 515 (vyjma typů SCK, SCT) se dodávají s volně přiloženým západkovým ramenem.

• Klíče s otvorem GN 119.2 (Typy DK, VK7, VK8, SCH, VDE)

• Otevírací rukojeti GN 120.1 (Typy DK, VK7, VK8, SCH, VDE)

• Ochranné vodící podložky GN 120.2 (Typy DK, VK7, VK8, SCH, VDE, SCK, SCT)

• Ochranné krytky GN 120 (Typy DK, VK7, VK8, SCH, VDE, pro verzi z nerezové oceli)

• Stupeň krytí IP

• Vlastnosti plastu

• Vlastnosti nerezové oceli

Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schématickém nákresu.

Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.

Průměr montážního otvoru je také možné vytvářet vrtáním nebo frézováním, jak je zobrazeno na výkresech.

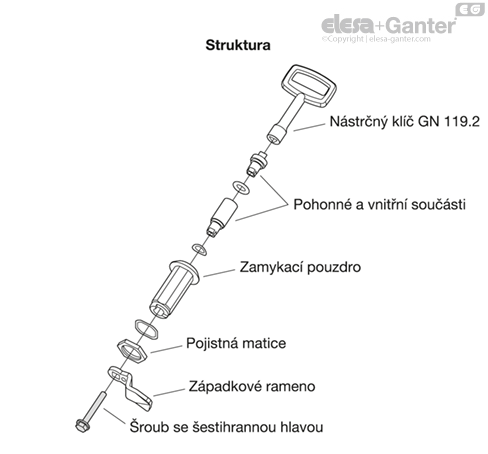

Při montáži západek je třeba postupovat opatrně, aby bylo zajištěno, že vnitřní součásti západky nevypadnou z pouzdra při odstraňování nebo montáži šroubu se šestihrannou hlavou.
