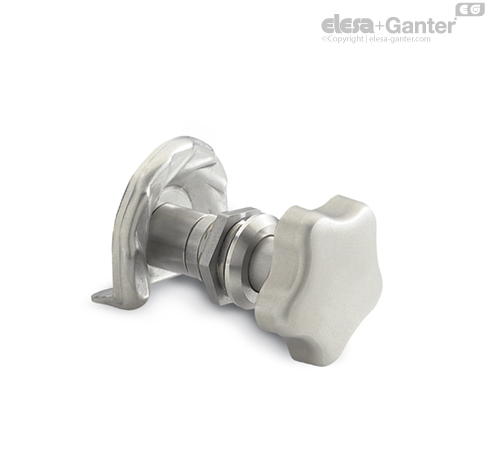

GN 119-NI Západky Nerezová ocel

Západky GN 119 s vačkou mají rozsah přítlačného působení vačky do 10 mm. Zavírání se uskutečňuje otočením kolečka ve směru hodinových ručiček.

Provedení rotoru z nerezové oceli je opatřeno těsnícím O-kroužkem.

• Návod k použití GN 119

• Klíče s otvorem GN 119.2

• Ochranné krytky GN 120

• Otevírací rukojeti GN 120.1

• Přehled typů západek

• Stupeň krytí IP

• Vlastnosti nerezové oceli

• Vlastnosti plastu





Otočením západky ve směru hodinových ručiček se stupňovitá vačka dostane za dveřní rám a přitáhne dveře.

Široký rozsah přítlačného působení této západky s vačkou (10 mm) umožňuje dobré použití i v případech, kdy jsou dveře opatřené těsněním. Při volbě zavírací vzdálenosti “A” je nutné vzít do úvahy tloušťku dveřního těsnění.

Pro montáž západky musí být dveře opatřené otvorem podle uvedeného nákresu, kdy střed otvoru je ve vzdálenosti 23 mm od rámu dveří.

Stator s předmontovaným rotorem se vloží do otvoru z čelní strany a je na dveřích ve správné poloze upevněný pomocí šestihranné matice. Distanční pouzdro a vačka se pak montují ze zadní strany a zajistí se upevňovacím šroubem.

Montážní otvor v křídle dveří se obvykle u sériové výroby zhotoví děrováním nebo vypálením laserem.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.

Montážní otvor je také možné udělat vrtáním nebo frézováním, jak je zobrazeno na výkresech.
