SPECIFIKACE
Provedení zamykatelné:
Typy
- Typ SC: s klíčem (stejné zámky)
- Typ SU: s klíčem (různé zámky)
Označení č.

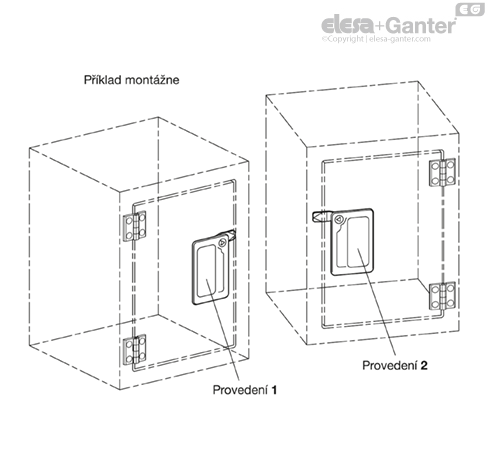

Č. 1: zámek vlevo nahoře
Č. 2: zámek vpravo nahoře
Přední rámeček, zinková slitina, práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
barva stříbrná, RAL 9006, povrch s texturou SR
Prolis, plast
Klíč
Stříbrný nikl s plastovým koncem
Další díly
Pozinkovaná ocel, modrý pozink
Provedení nezamykatelné:
Typy
- Typ DK: s trojhranným čepem (DK7)
- Typ VK7: se čtyřhranným čepem A/F7
- Typ VK8: se čtyřhranným čepem A/F8
- Typ VDE: s dvojitou drážkou
Označení č.
- Č. 2: zámek vpravo nahoře
Přední rámeček, zinková slitina, práškově lakováno
barva černá, RAL 9005, povrch s texturou SW
barva stříbrná, RAL 9006, povrch s texturou SR
Prolis, plast
Těleso západky
Zinková slitina.
- práškově lakovaná, barva černá (pro SW)
Další díly
Pozinkovaná ocel, modrý pozink
Informace
Madla zapuštěná se západkou GN 115.10 se používají v aplikacích, které vyžadují zapuštění ovládacích prvků a kde z důvodů nedostatku místa nesmí ovládací prvky vyčnívat.
Otočení jazýčku za rám dveří je omezeno na 90°, zkosení jazýčku usnadňuje zavření a zajištění dveří.
Západky s různě zahnutými jazýčky pokrývají zavírací vzdálenost A v rozsahu od 4 do 50 mm.
Jednotlivé typy jsou k dispozici s různými zámky ve více než 200 variantách a jejich klíče jsou označeny čísly.
Dodávka zahrnuje volně přiložený jazýček a dva klíče, které lze vyndat v obou koncových polohách.
Konstrukce a montážní pokyny

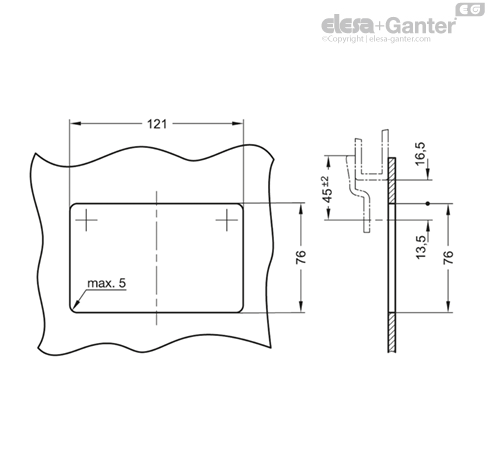

Před montáži madla zapuštěného se západkou musí být dveře opatřené otvorem podle uvedeného nákresu.
V závislosti na poloze západky musí být zajištěna vzdálenost 16,5 mm mezi rámem a hranou montážního otvoru. Dbejte na to, aby jazýček západky byl umístěný za rámem.

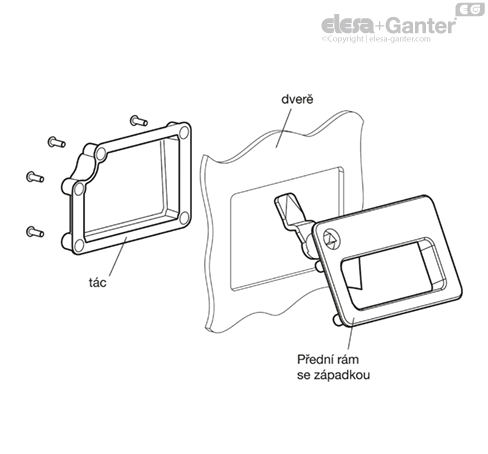

Při montáži vložte přední rámeček, spolu s předmonovanou západkou, do montážního otvoru z přední strany dveří.
Umístěte plastový prolis ze zadní strany dveří tak, aby kolíky zapadly do otvorů.
Pomocí přiložených šroubů M4x12 s půlkulovou hlavou sešroubujte k sobě přední a zadní díl madla, a tím dojde k jeho upevnění na místo. Aby byla zajištěná potřebná délka zašroubování šroubů, může být maximální tloušťka dveří 7 mm.
