Specifikace
Typy
- Typ SA: přítlačný kolík z oceli, bez těsnění
- Typ KA: přítlačný kolík z plastu, bez těsnění
- Typ SB: přítlačný kolík z oceli, s těsněním
- Typ KB: přítlačný kolík z plastu, s těsněním
Základna
Ocel
Pozinkované, modrý pozink
Přítlačný čep
- Pozinkované, modrý pozink
- Plast, polyacetal (POM) pro KA/KB
Pružina
- Boční přítlačná síla střední
- Pružinová ocel pozinkovaná, modře pasivovaná
Těsnění
Chloroprenová pryž (CR)
Informace
Stranové přítlačné kolíky GN 713 jsou všestranné a praktické prvky pro přidržování, polohování a upínání obrobků.
Nahrazují nákladná technická řešení, jsou prostorově úsporné a jednoduché na instalaci. Vyčnívající výška přítlačného kolíku může být nastavená pomocí závitového pouzdra.
Pro snadnou montáž je k dispozici vhodný montážní nástroj GN 713.1 (viz tabulka).
Technické a instalační pokyny pro GN 713 | GN 714 | GN 715

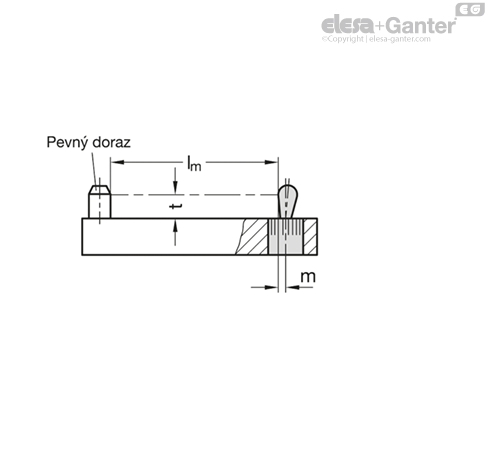

Poloha montážního otvoru je odvozena od délky obrobku lm, ke kterému se přičítá odsazení otvoru m vypočítané podle tohoto vzorce:

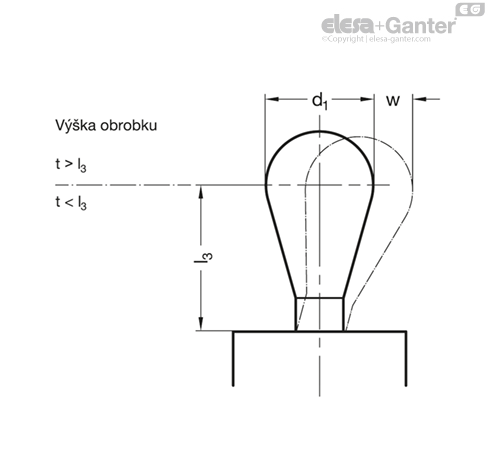

w = maximální rozsah pohybu přítlačného kolíku
t = výška obrobku
m = odsazení otvoru
1. případ:
Výška obrobku t je větší než výška kužele l3
m = d1/2 – w/2
2. případ:
Výška obrobku t je větší než výška kužele l3
m = d1/2 – (l3–t) × 0,123
Pokud je poloha montážního otvoru určena uvedeným způsobem, bude možný plný pohyb stranového přítlačného kolíku k pokrytí tolerance obrobku.
V 1. případě je upínací síla spojena s tahem dolů, který přitlačí obrobek vůči styčné ploše.

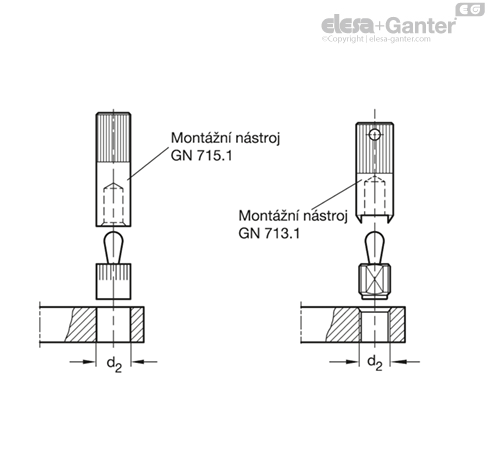

Při instalaci doporučujeme použít montážní nástroj GN 715.1 nebo montážní nástroj GN 713.1.
Excentrická pouzdra GN 715.2 jsou montážní pomůckou pro stranové přítlačné čepy GN 714 / GN 715. Umožňují nastavení stranového přítlačného čepu do nejvhodnější upínací polohy, například k pokrytí větších tolerančních rozsahů obrobku.
