SPECIFIKACE
Typy

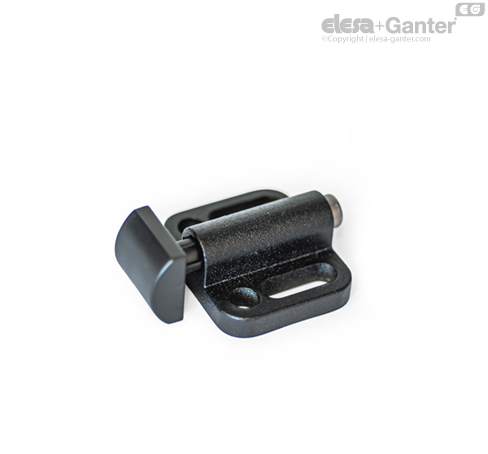

- Typ A1: Válec, horizontální
- Typ A2: Válec, vertikální
Označení č.
- Č. 1: standardní tuhost pružiny:
- Č. 2: vysoká tuhost pružiny:
Základna
Zinková slitina ZD
práškově lakováno
barva černá, RAL 9005, matný povrch s texturou
Plast, hladký KG
Plast POM, černý
Nerezová ocel, hladká NG
ocel vstřikovaná do formy AISI 630
Nerezová ocel, rýhovaná NR
ocel vstřikovaná do formy AISI 630
Pružina
Nerezová ocel AISI 301
- Ocel, s povlakem ze zinku a niklu (verze KG)
- Nerezová ocel, A2 (verze NG / NR)
Informace
Stranové přítlačné kolíky GN 415 mají kompaktní design a nabízejí maximální flexibilitu při upínání a uchycování dílů. K dispozici je široká škála provedení přítlačných čepů a dvě různé síly pružiny.
V závislosti na situaci instalace nabízejí stranové přítlačné kolíky efekt přichycení dole fungující s výškou h2. K jejich upevňování se používají otvory nebo sloty.
Stranové přítlačné kolíky jsou instalovány plně sestavené. V případě potřeby lze instalační polohu skluzu přítlačného čepu otočit o 4x90° podle nákresu. Při instalaci verze KG má být tvarovaný závit v plastovém posuvníku opětovně použit a utahovací moment má být omezen.
