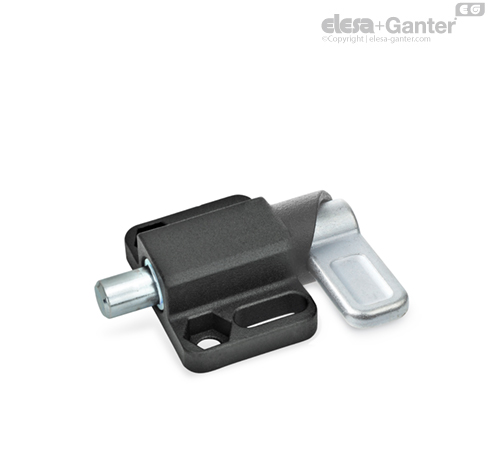

GN 722.3-ST Pružinové západky Ocel

Čep pružinové západky GN 722.3 zasunete pootočením páčky, která kopíruje křivku boční hrany, o 180° Drážka na vrchu boční hrany drží páčku v pozici, pokud je třeba čep dočasně zajistit proti vysunutí. Verze ZB a SW jsou navrženy pro aplikace v ocelových konstrukcích, zatímco verze A4 z nerezové oceli je vhodná k použití ve zvláště agresivních prostředích.

Tolerance rozměrů mezi čepem a pouzdrem jsou vybrány tak, aby byla funkční spolehlivost zaručena i po svařování, aplikování ochranné vrstvy proti korozi nebo v případě kontaminace.

Oválné nebo šestihranné montážní otvory umožňují použít k upevňování šrouby s válcovou hlavou a vnitřním šestihranem DIN 912 a šestihranné šrouby nebo matice podle DIN 931 nebo DIN 934.

• Skupina pružinových pístků s páčkou

• Vlastnosti nerezové oceli

• Informace o pracovním zatížení
