GN 824-C Pružinové pístky S aretací polohy, bez pojistné matice

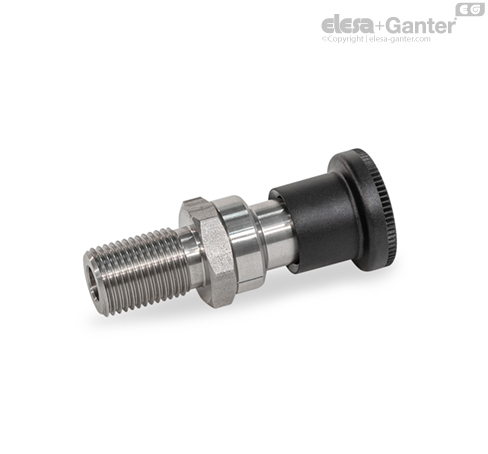

Pružinové pístky GN 824 mají čep pístku se čtvercovým průřezem, se západkovou plochou na jedné straně a se zkosením na druhé straně Jestliže se zajišťovaný předmět přesune směrem ke zkosení, čep pístku je zatlačen zpět do vedení, čímž je umožněno, aby drážky a hrany přejely přes čep. Čepový špendlík se automaticky zajišťuje na místě, když je přesunut k zajišťovací ploše. Zajištění lze uvolňovat přitažením rukojeti.

Pružinové pístky typu C / CK s aretací polohy se používají tehdy, jestliže je potřeba mít po určitou dobu vytažený čep zajistěný. V tomto případě je nutné rukojeť vytáhnout a pootočit o 90°. Rukojeť je v této pozici zajištěná drážkou a udržuje čep v zatažené poloze.

Není-li upínací šroub utažený, orientace úkosu je nastavitelná v libovolné poloze v rozsahu 360°. Tento stav je rozpoznatelný podle označení na vodítku pružinového pístku.

• Skupina pružinových pístků

• Distanční kroužky GN 609.5

• Základní tolerance ISO

• Vlastnosti plastu

• Vlastnosti nerezové oceli



Polohu západkové plochy lze volně nastavovat v rozsahu 360°.

Montážní kroky:

• 1. Povolte upínací šroub pomocí šestihranného klíče.

• 2. Otočením knoflíku přesuňte západkovou plochu do požadované polohy.

• 3. Utáhněte upínací šroub pomocí šestihranného klíče.
