SPECIFIKACE
Typy
- Typ B: bez aretace polohy, bez pojistné matice
- Typ BK: bez aretace polohy, s pojistnou maticí
- Typ C: s aretací polohy, bez pojistné matice
- Typ CK: s aretací polohy, s pojistnou maticí
Provedení z oceli ST
Provedení z nerezové oceli NI
- Závitové pouzdro AISI 303
Čep
Nerezová ocel AISI 303
Šroub se zapuštěnou hlavou DIN 7991
Nerezová ocel AISI 304
- barva černá, matný povrch
Informace

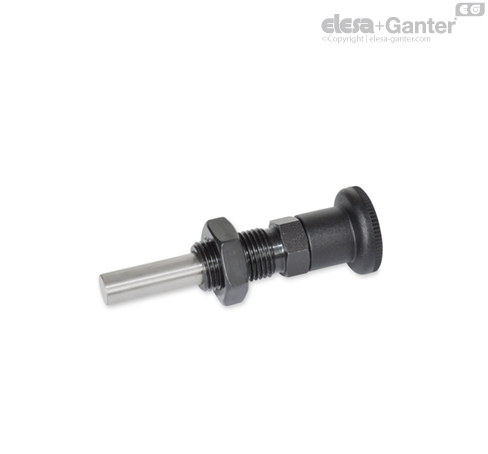

Pružinové pístky GN 817.8 byly navržené tak, aby provedení se speciálním čepem mohlo být vyrobené ekonomicky i v malých výrobních sériích.
V případě potřeby může být čep dodaný již obrobený nebo upravený dle potřeby zákazníkem (viz. výkres). Pružinové pístky jsou smontované pomocí šroubů se zapuštěnou hlavou a mohou být rozebrané a opět smotované vícekrát. Všechny díly se dodávají jako nesmontovaná sestava.
Typy C / CK s aretací polohy se používají pro takové aplikace, kde je vyžadována možnost zajištění čepu v zatažené poloze. Pro dosažení aretované polohy se čep zatáhne a pak se otočí rukojetí o 90°. Rukojeť je v této pozici zajištěná drážkou a udržuje čep v zatažené poloze.
